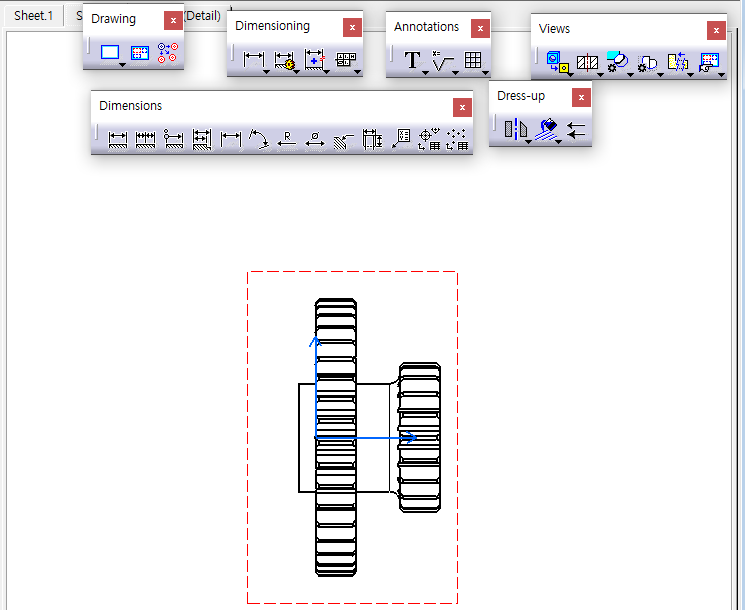

7월 7일 금요일 CATIA 도면 5 (Drafting : 스퍼기어 단면 제대로 안 나올 때 해결 방법)

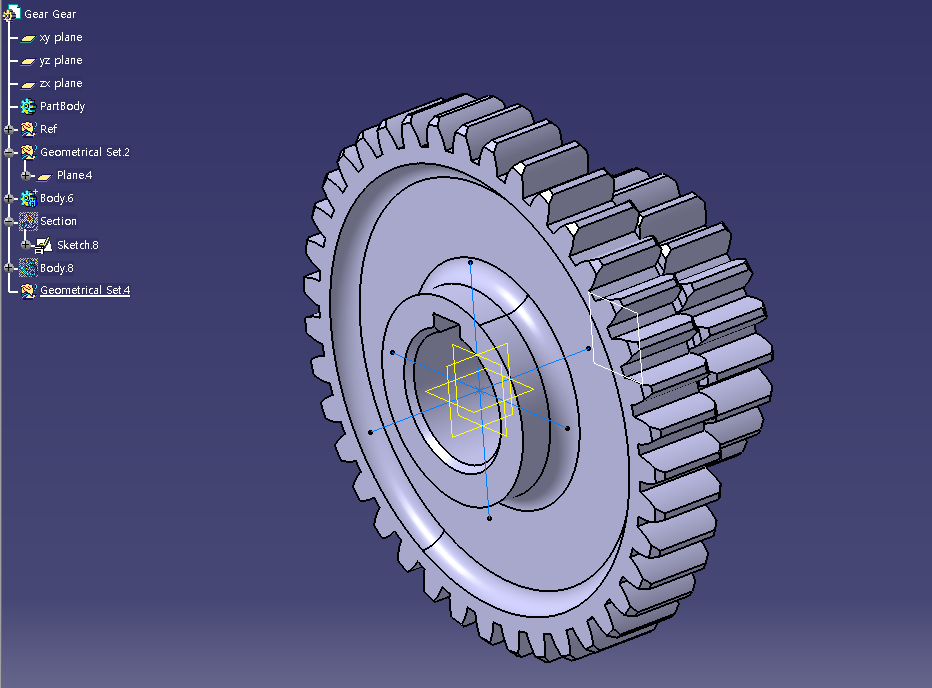

1. Part Design Sketch에서 만들기

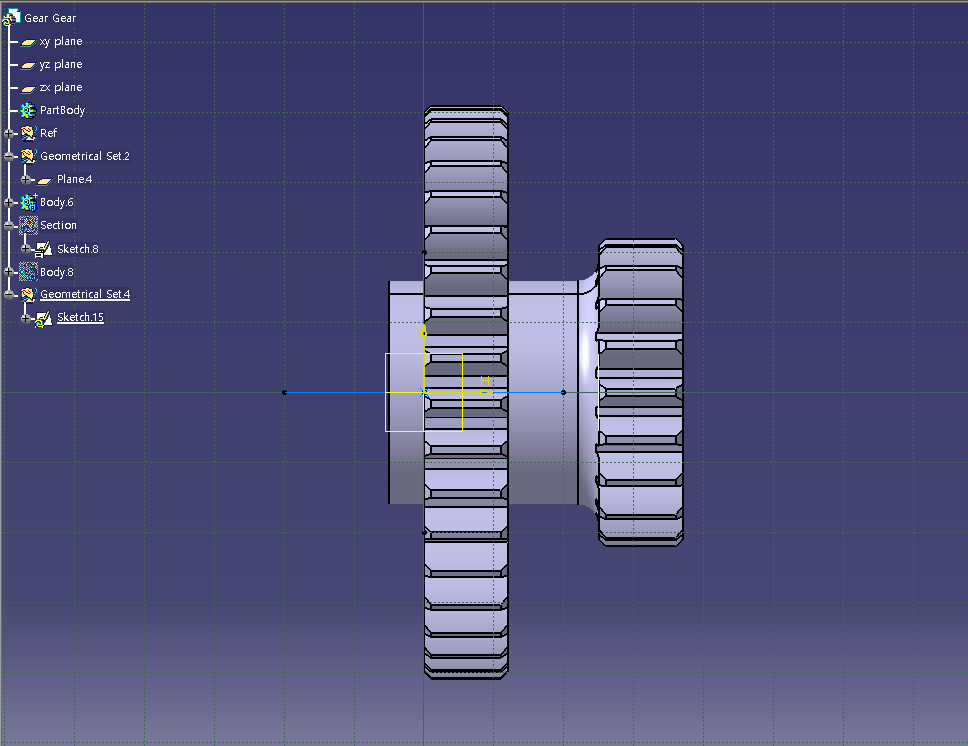

Geometrical Set 만들어서 sketch 생성

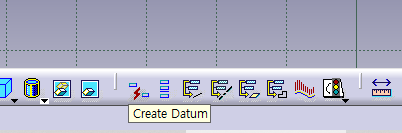

Create Datum 더블 클릭해서 연결된 선 끊어주기

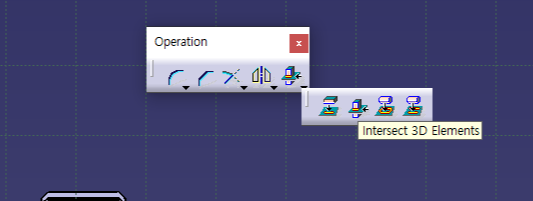

Intersect 3D Elements 클릭하기

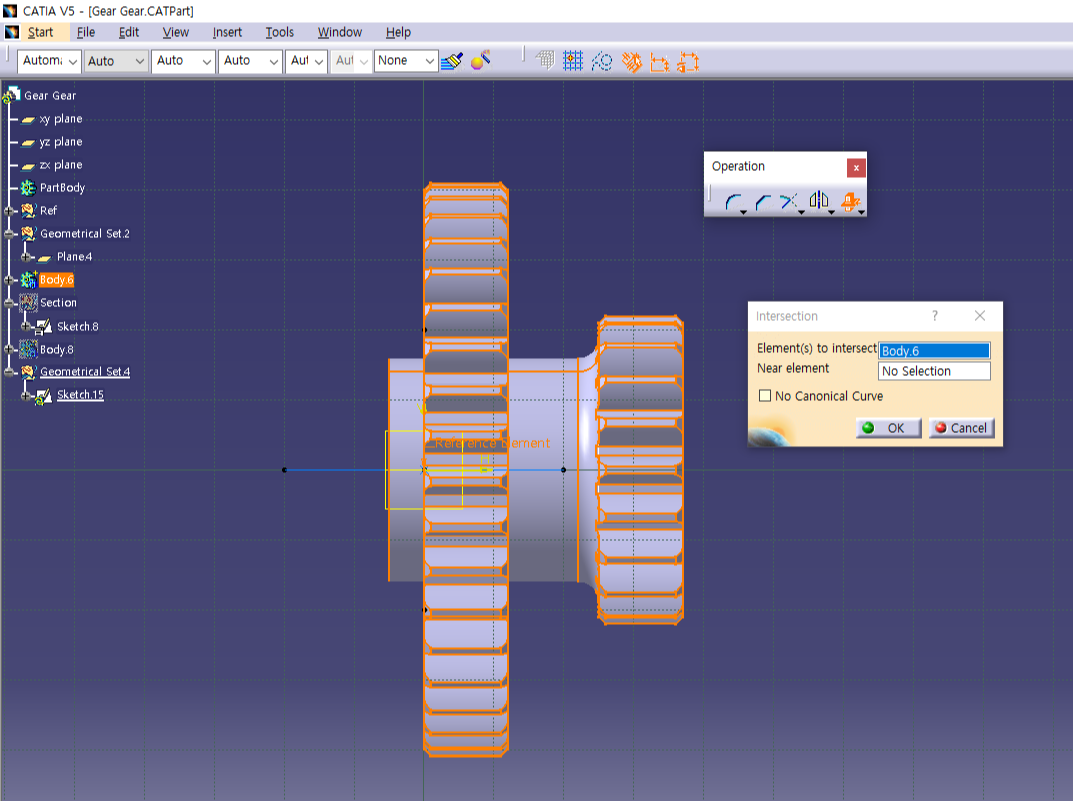

추출 할 Body 클릭하고 OK 클릭하기

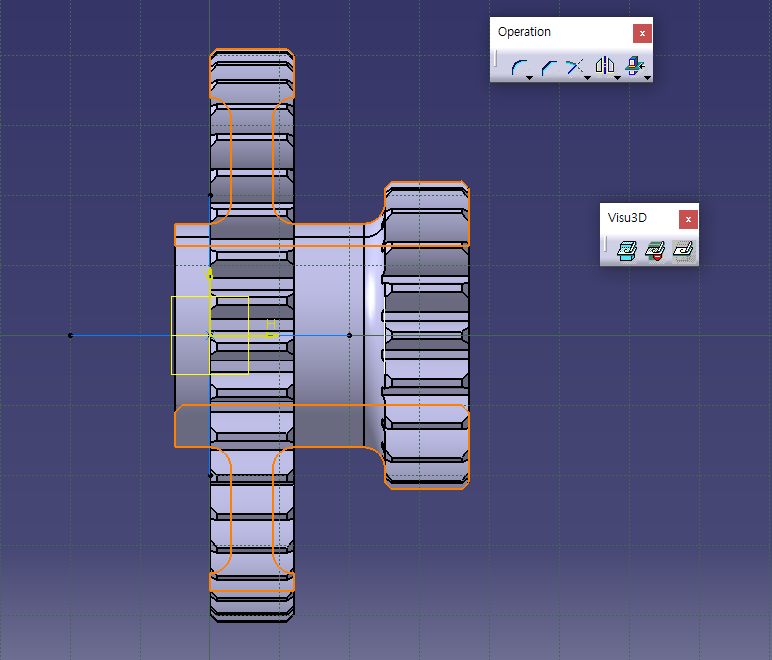

모양 추출되고 나서 도면과 같이 그리기

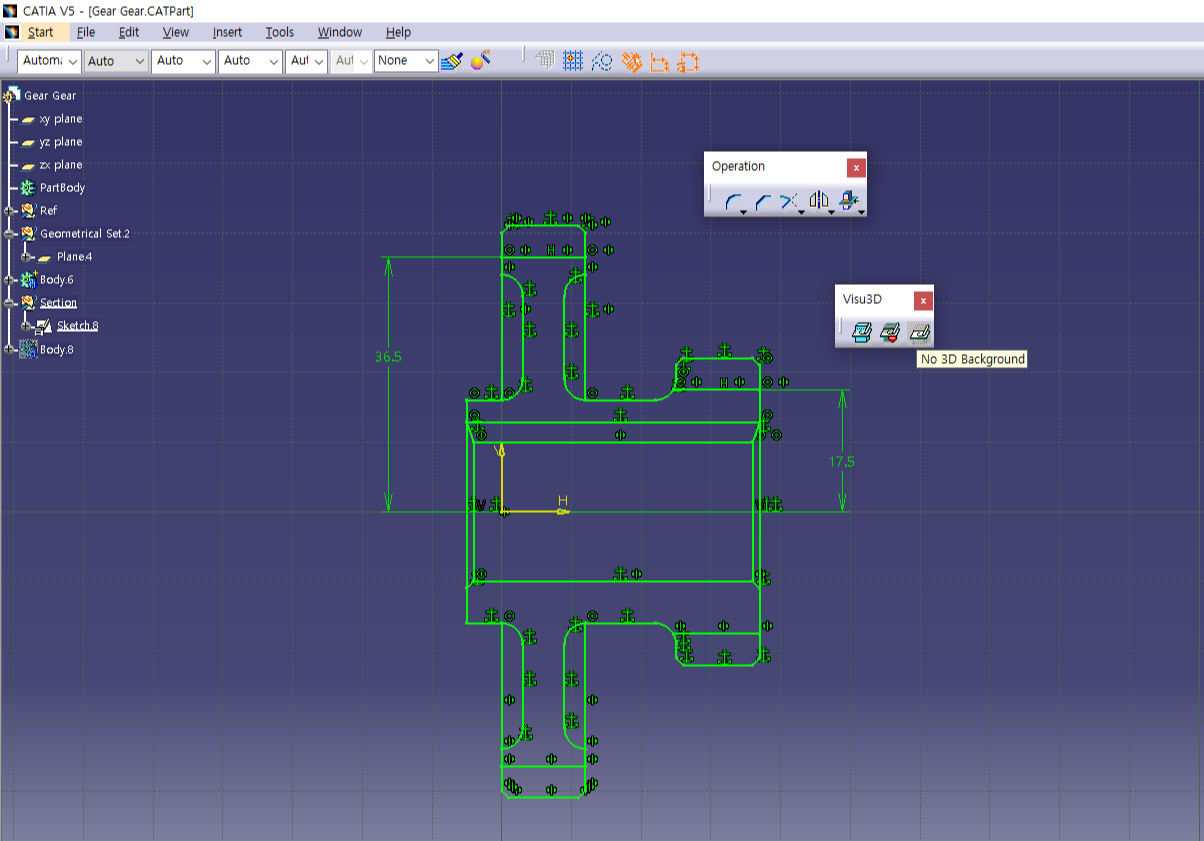

No 3D Background 눌러서 선만 나오게 만든 다음에 도면과 같이 그리기



Drafting에 Front View로 도면 내리기.

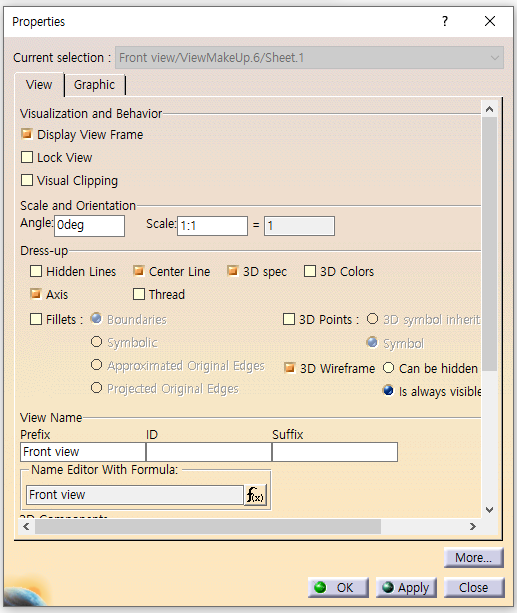

설정은 이렇게 하기

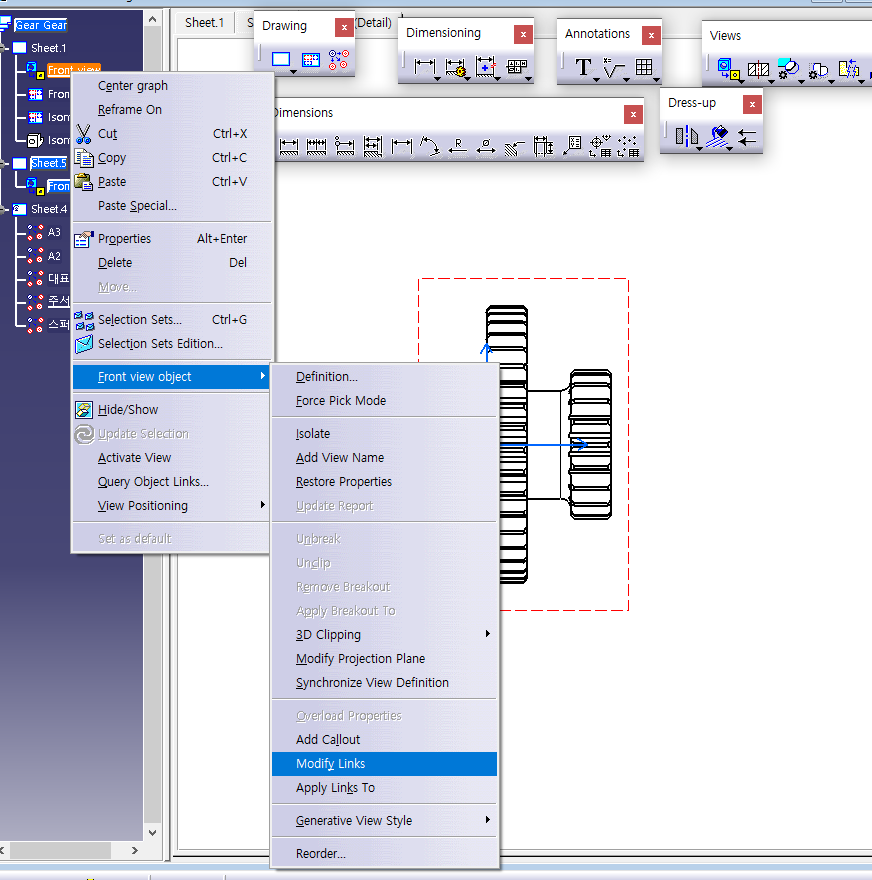

Modify Links 눌러주기



Part Design으로 돌아와서 만든 Sketch가 있는 Geometrical Set 클릭하면 위와 같이 생성됨

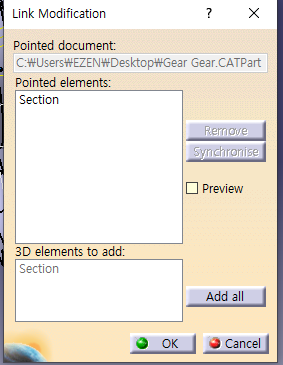

Add all 클릭하고 Ok 클릭하고 업데이트 눌러주면 Part Design에서 만들어 준 Sketch가 보임.
