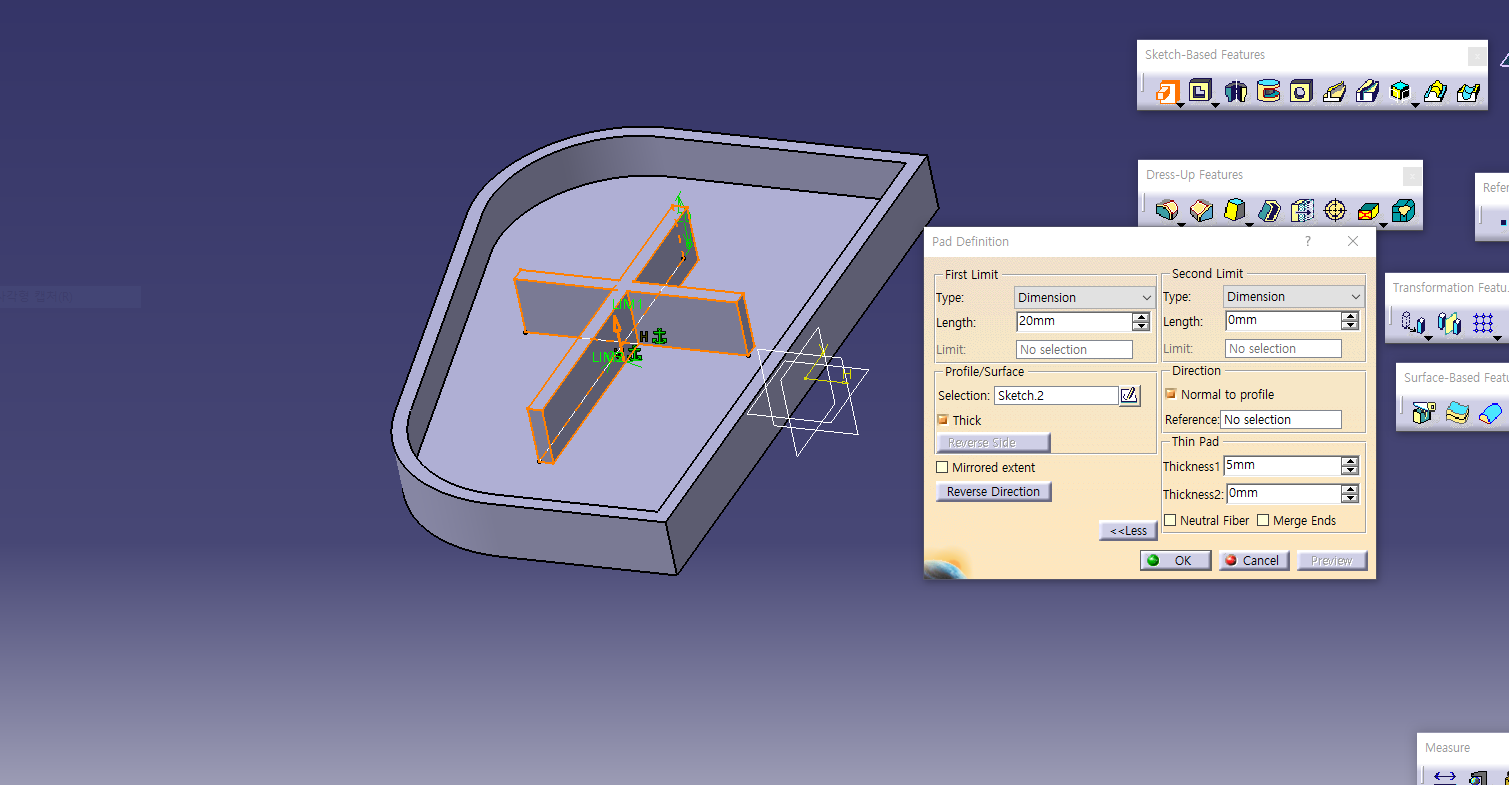

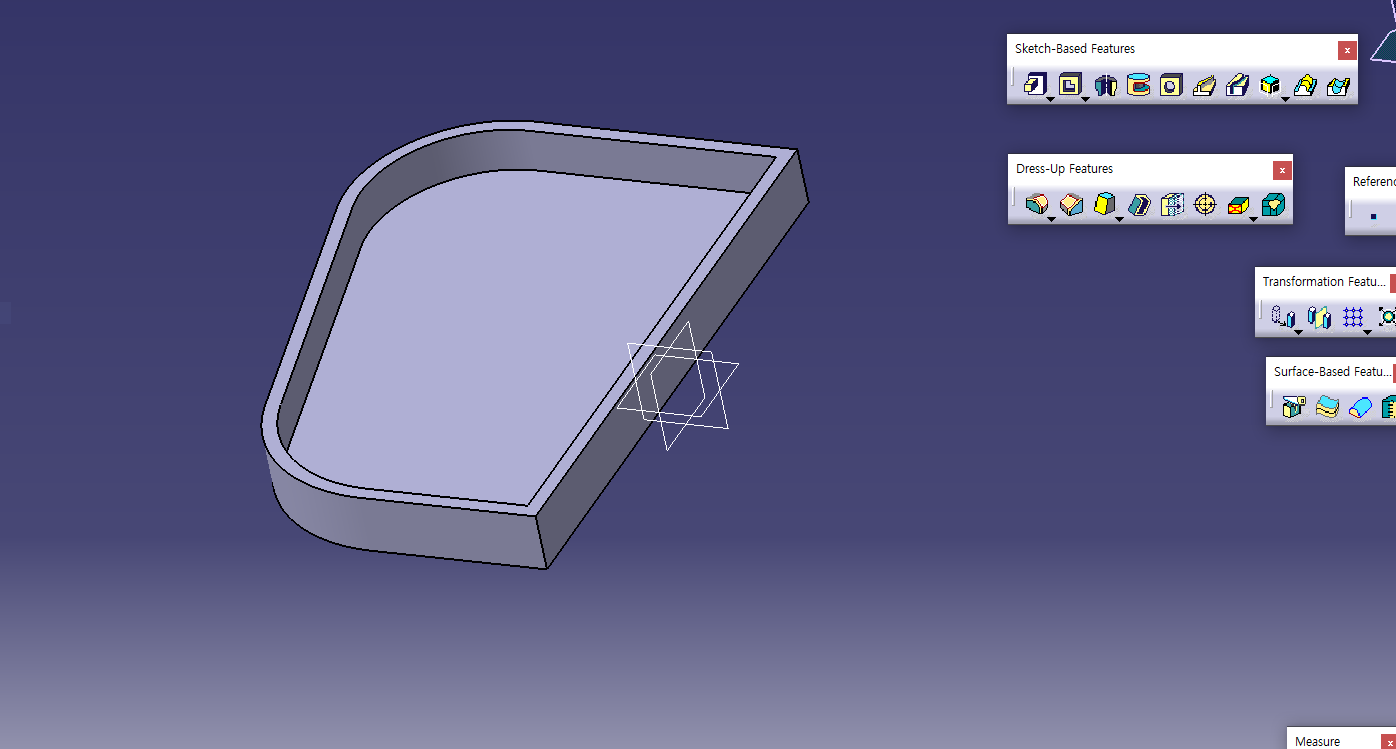

1. Pad : Thick
스케치 Pad 한 다음에 Shell로 가운데 팜.
면 위에 스케치 그려서 패드하면 오류가 뜸. (닫힌 스케치가 아니라는 오류임) 하지만 계속 진행해도 됨.

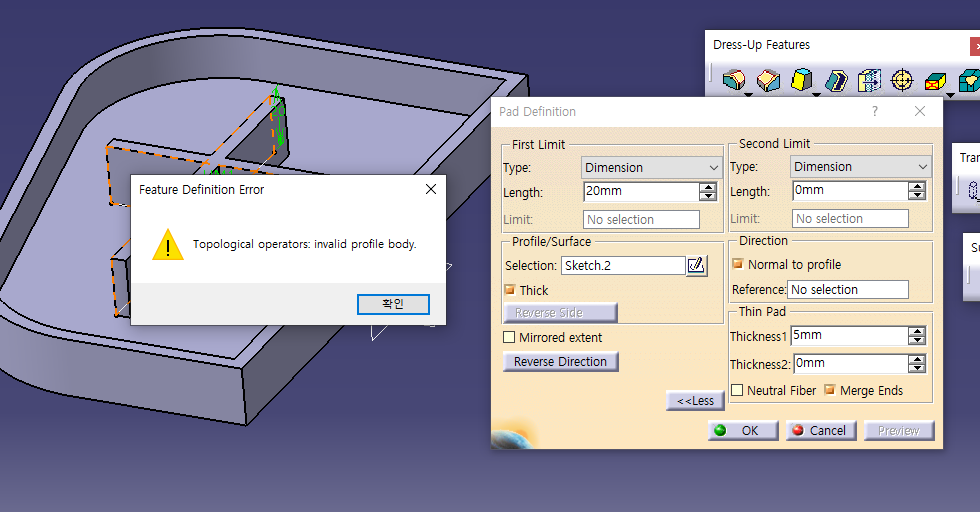

Thick 누르고 Thickness1에 두께 준다음에 Merge ends 누르면 오류가 뜸. (바깥 테두리보다 높다는 오류임)
높이 조정하면 오류 사라지고 잘 됨.
Neutral Fiber 누르면 스케치를 기준으로 양옆으로 패드가 됨.(Mirror 같은 느낌인 듯)

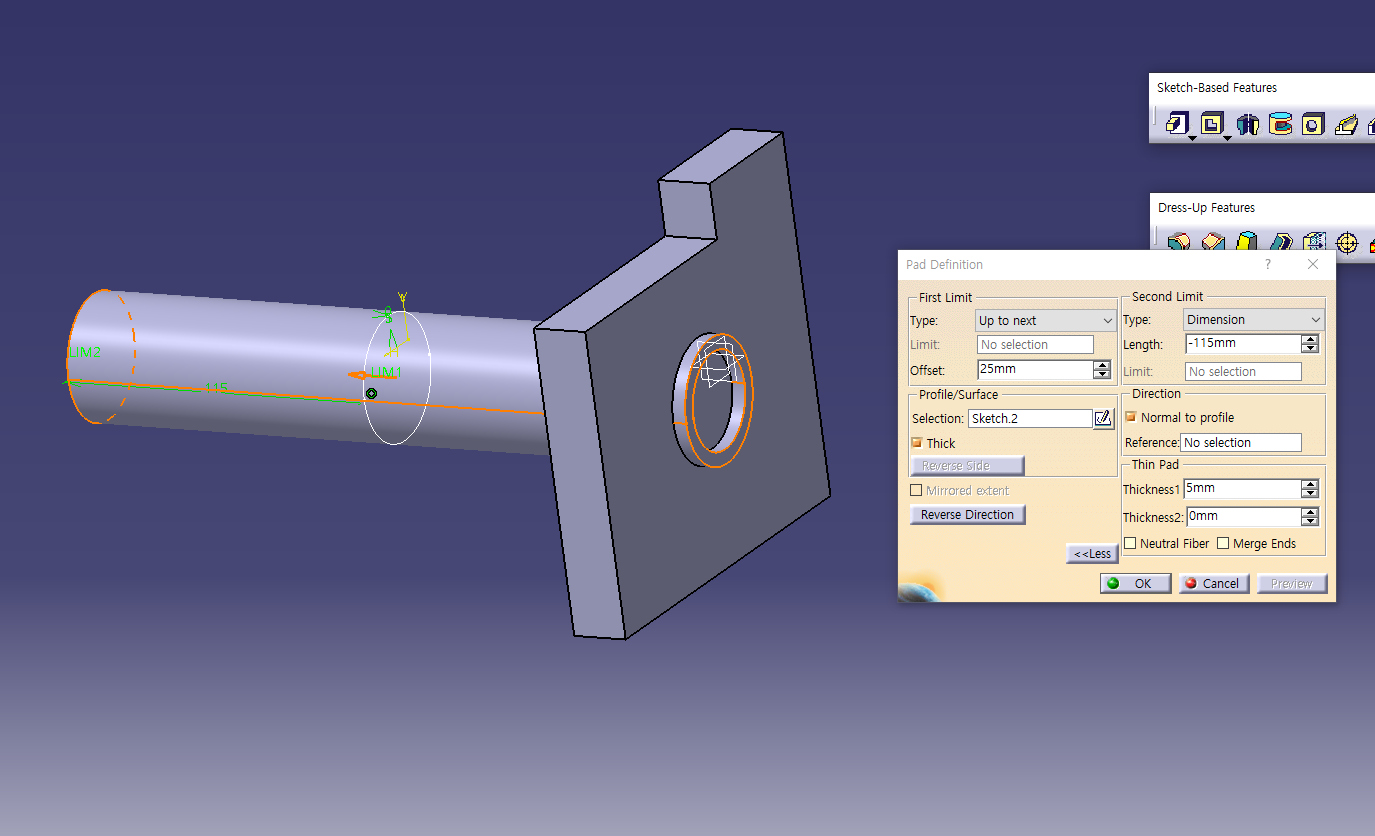

2. Pad : First Limit (Up to next)

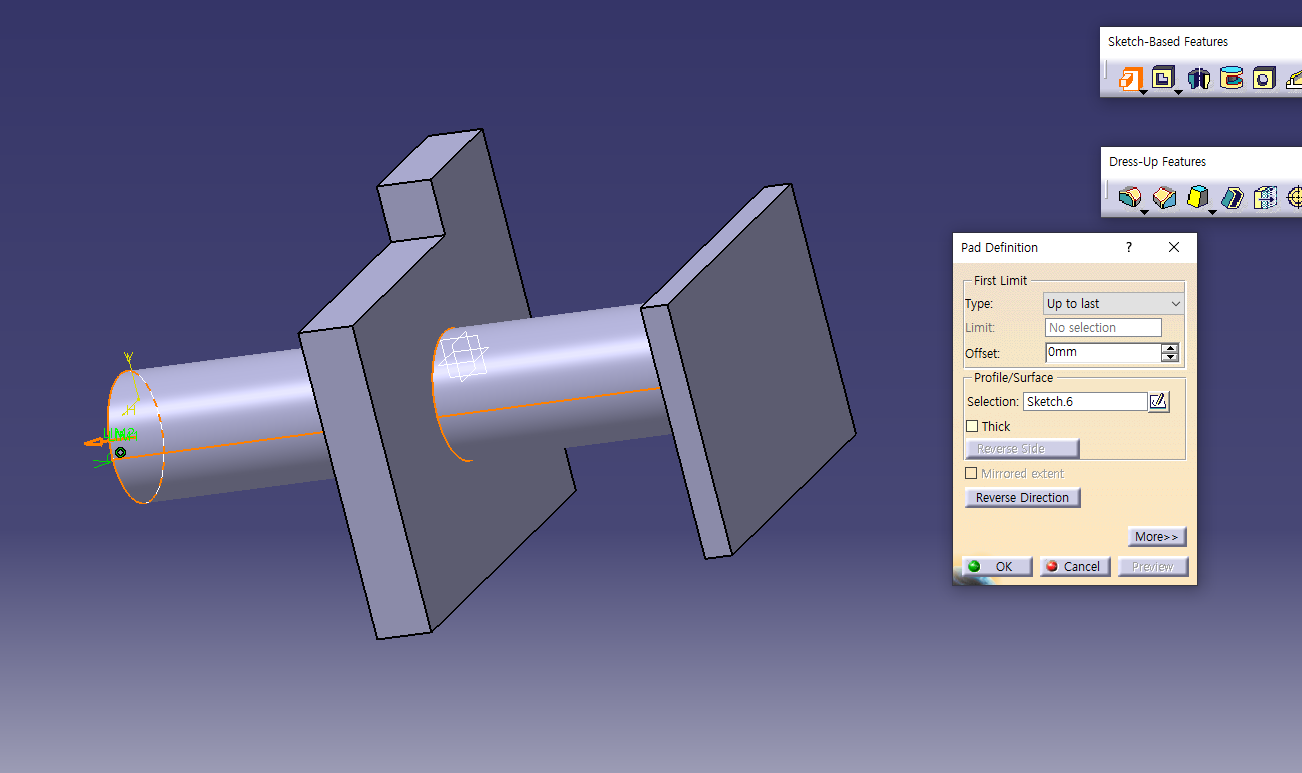

3. Pad : First Limit (Up to last)

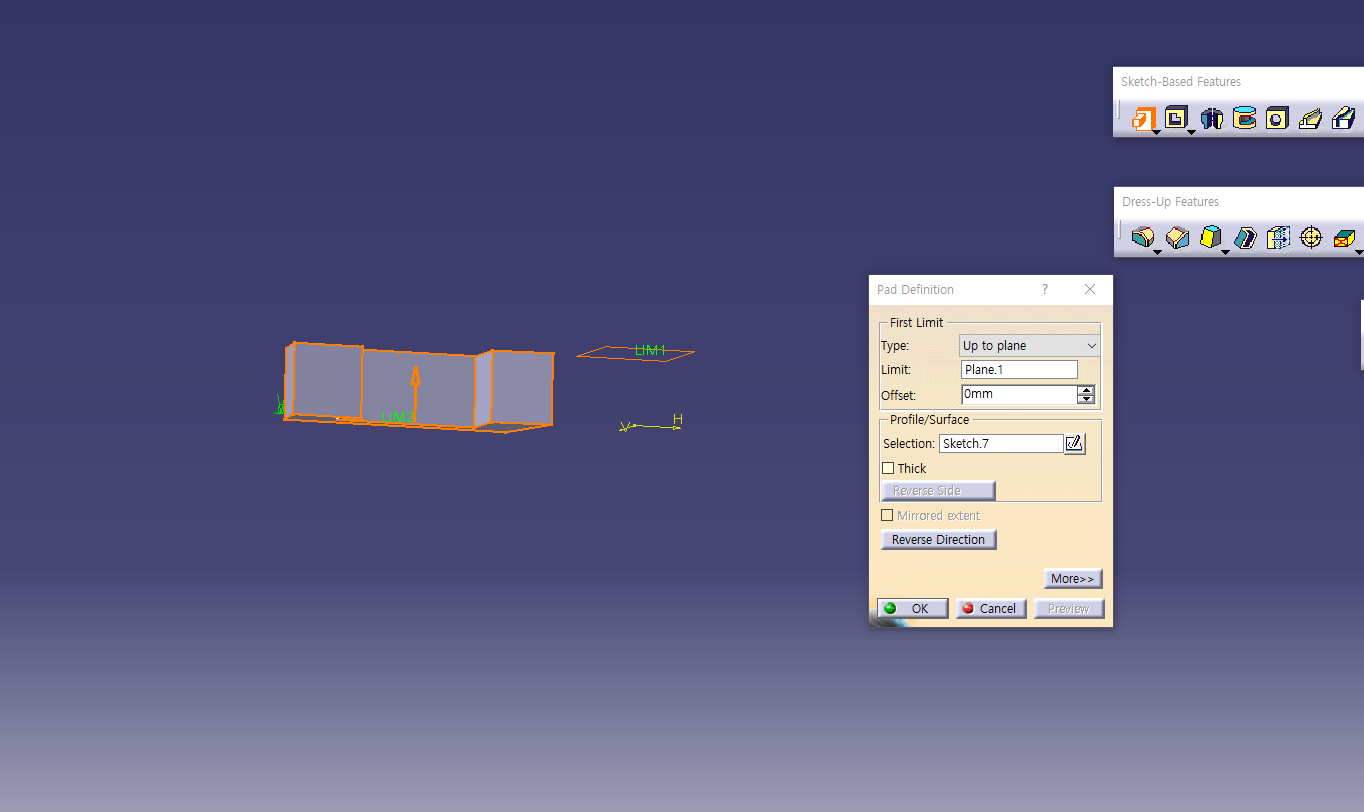

4. Pad : First Limit (Up to plane)
Fisrt Limit
Second Limit

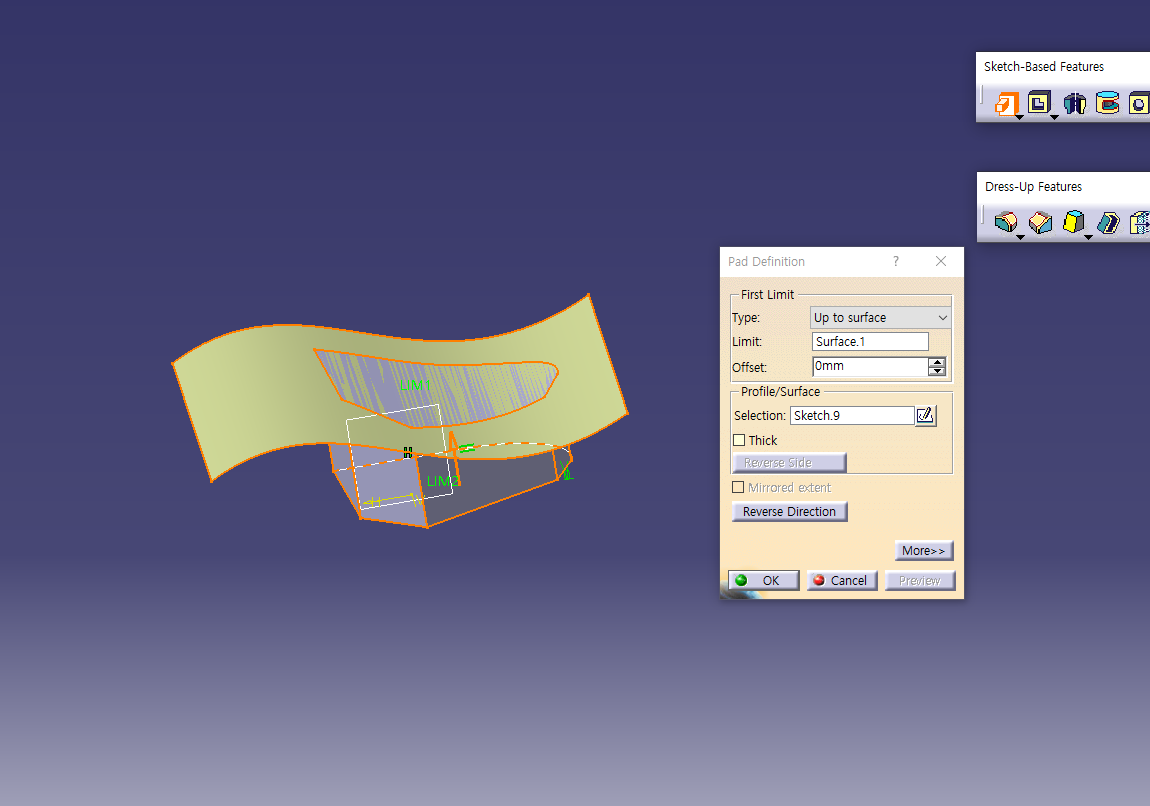

5. Pad : First Limit (Up to surface)
-같은 Body에 있어야 함. (한 개의 Body 사용)
-같은 Body에 없어도 됨. (다른 Body에 있어야 하나......?)
-Body와 Body끼리 연산이 끊임없이 가능함
-Pad, Pocket을 다 사용하고 싶을 때 Assemble 사용
-Positive에 Pad, Negative에 Pocket이 있는데 Add하거나 Remove 하면 안됨. Negative에 Pad가 있어야 함.(설명하기 힘들군....... 암튼 그럼)('+' - '-' 가 아니라 '+' - '+' 가 맞다고 해야 하나.....)

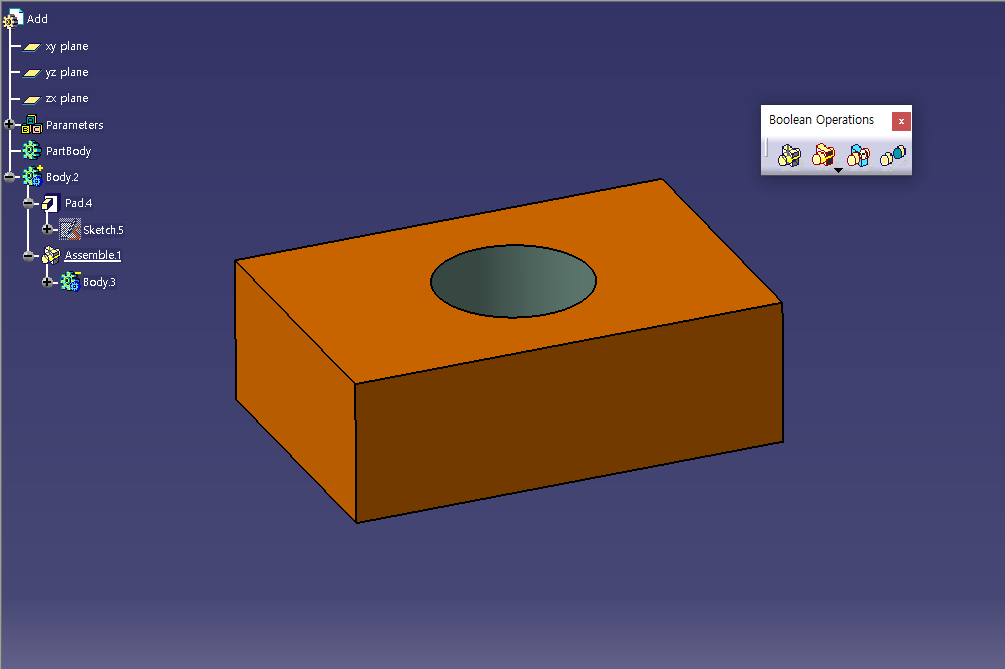

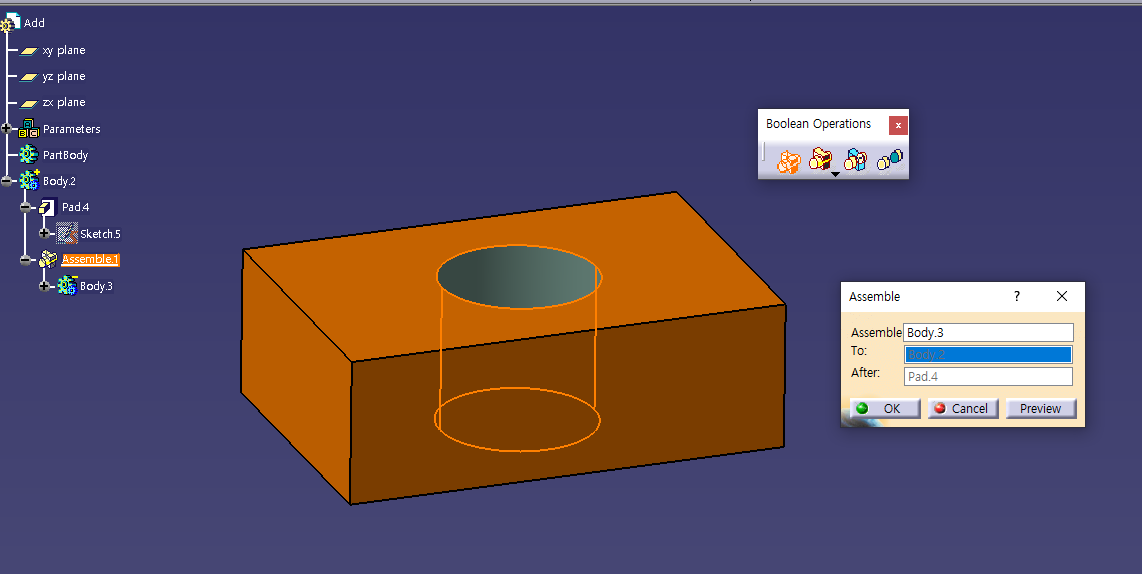

6. Boolean Opartion (Assemble)
Body 속성 유지
사각형에 원통형 구멍을 뚫을거라서 Body2에 Define

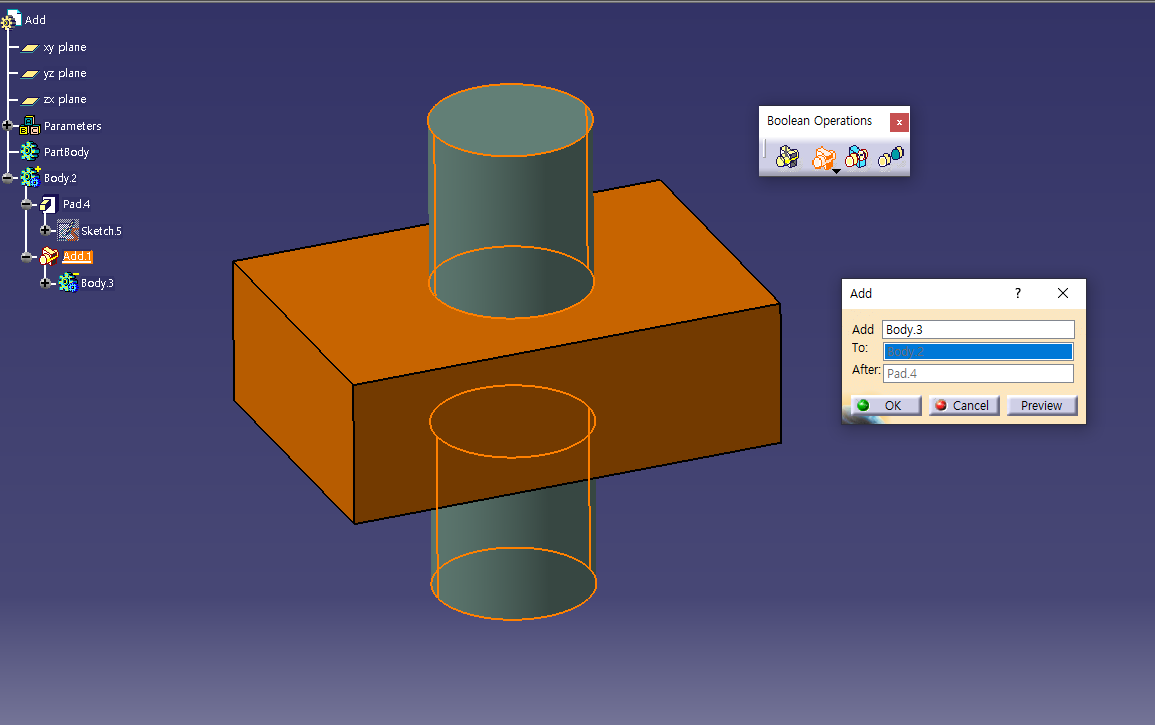

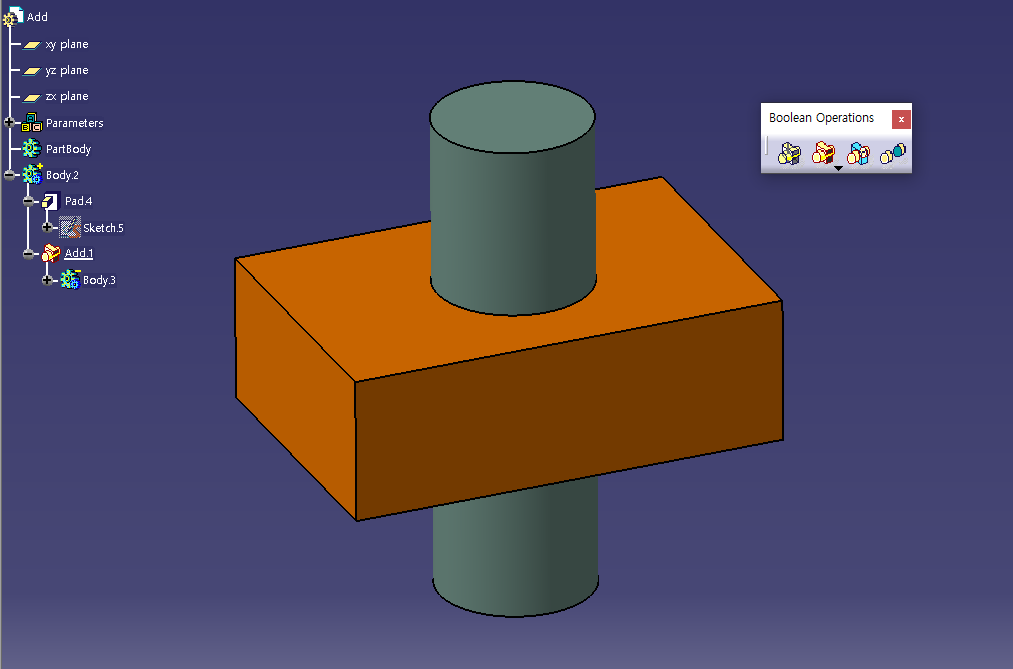

7. Boolean Opartion (Add)
속성 무시

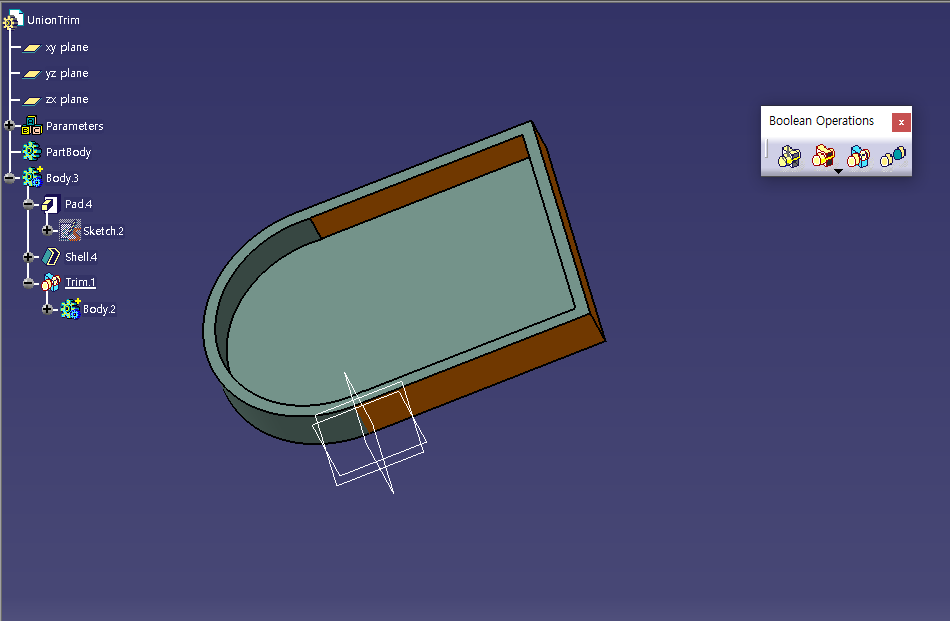

8. Boolean Opartion (Union Trim)

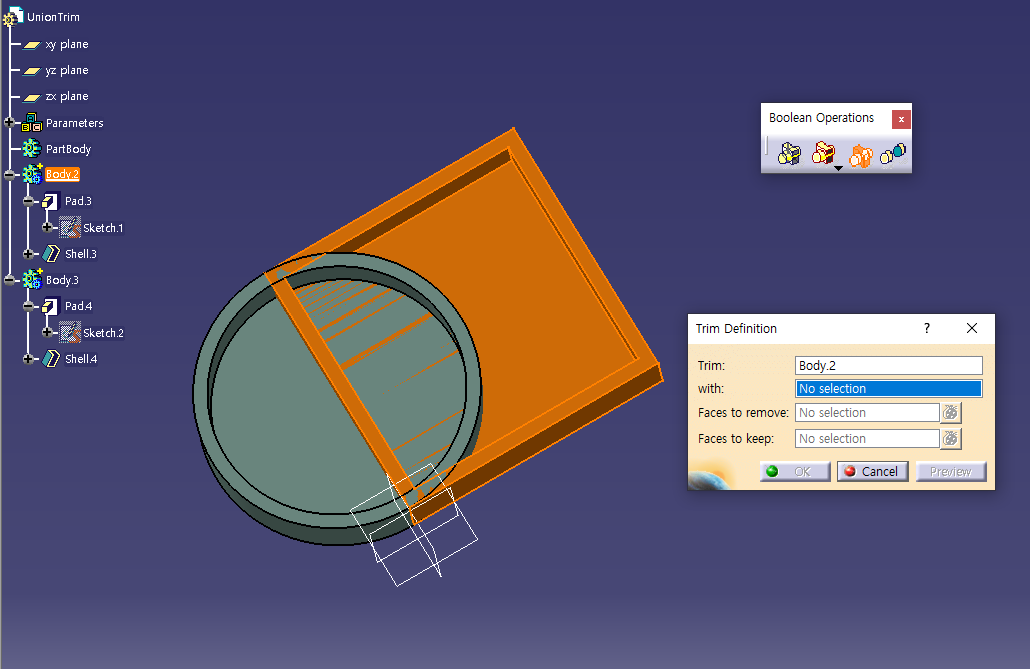

Union Trim 누르고 Define한 Body2 누르면 창이 뜸

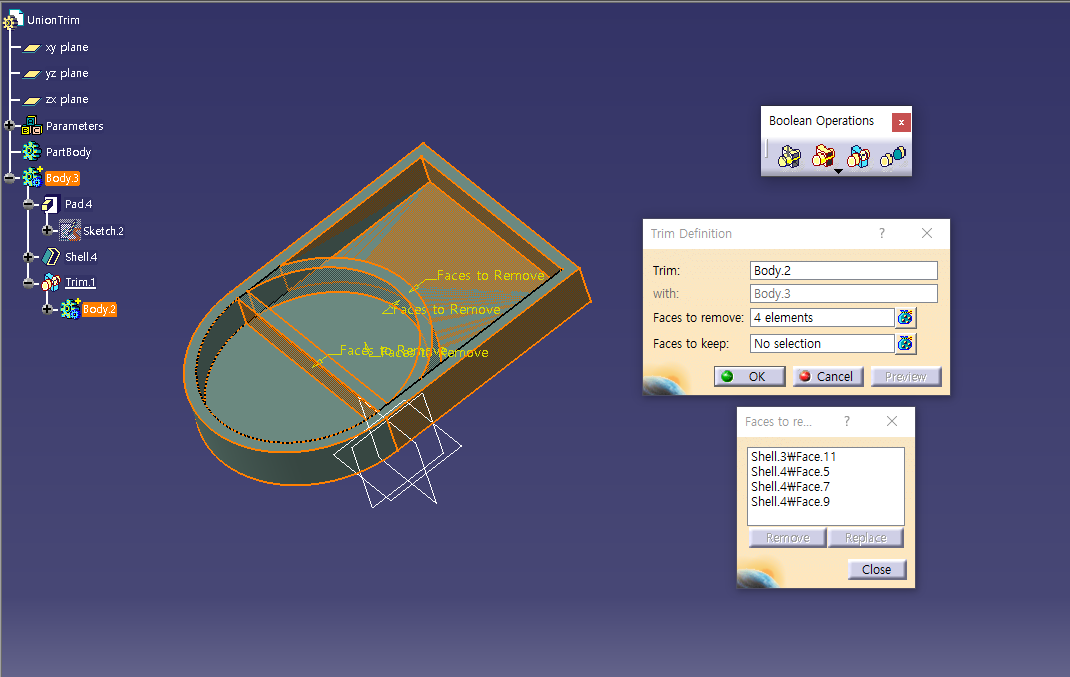

Faces to remove 사용

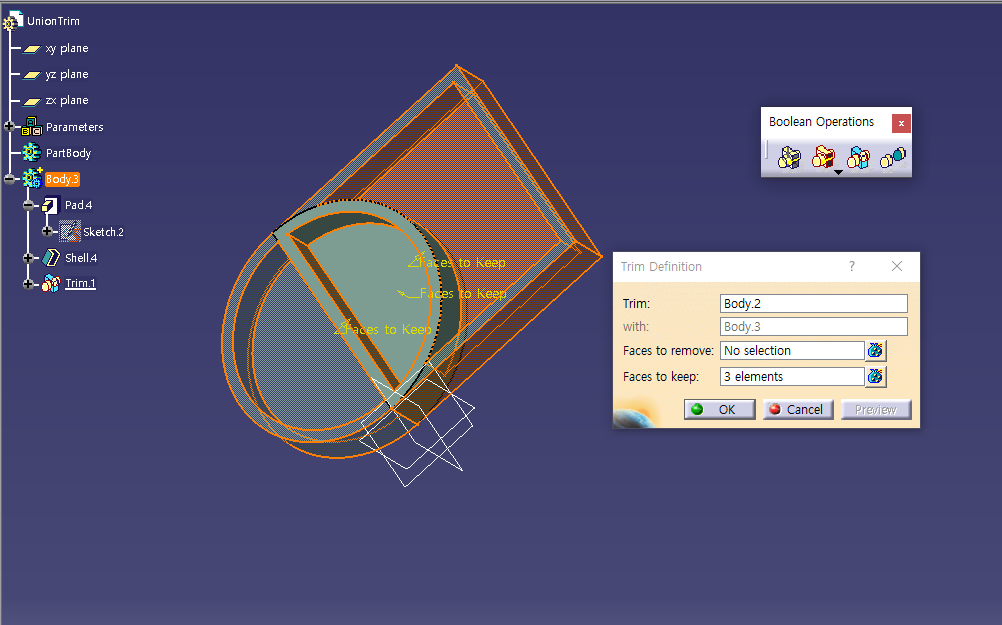

Faces to keep 사용
