1. Extrude

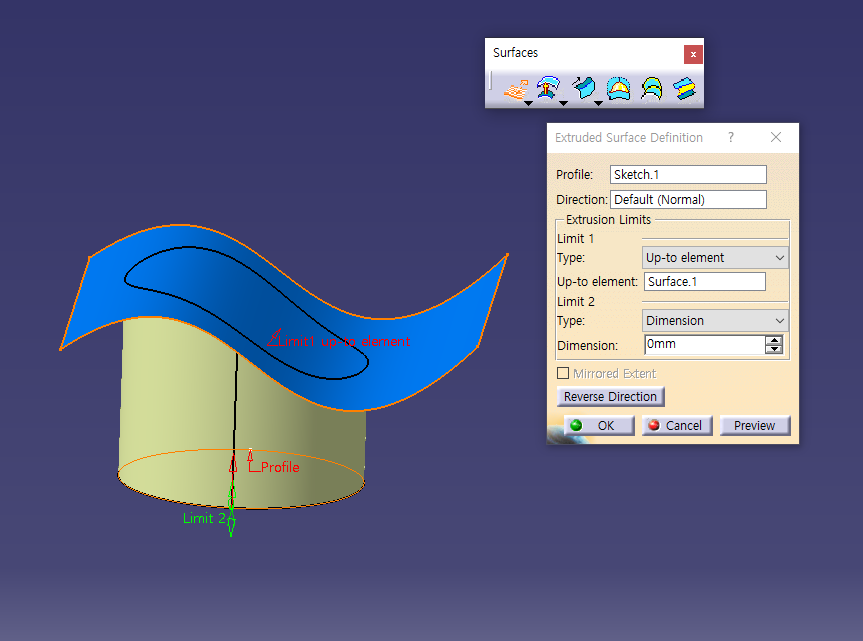

Sketch를 extrude 하는 경우에는 Direction을 지정해줘야 함.
Extrude의 up to element는 Pad의 up to surface와 같음

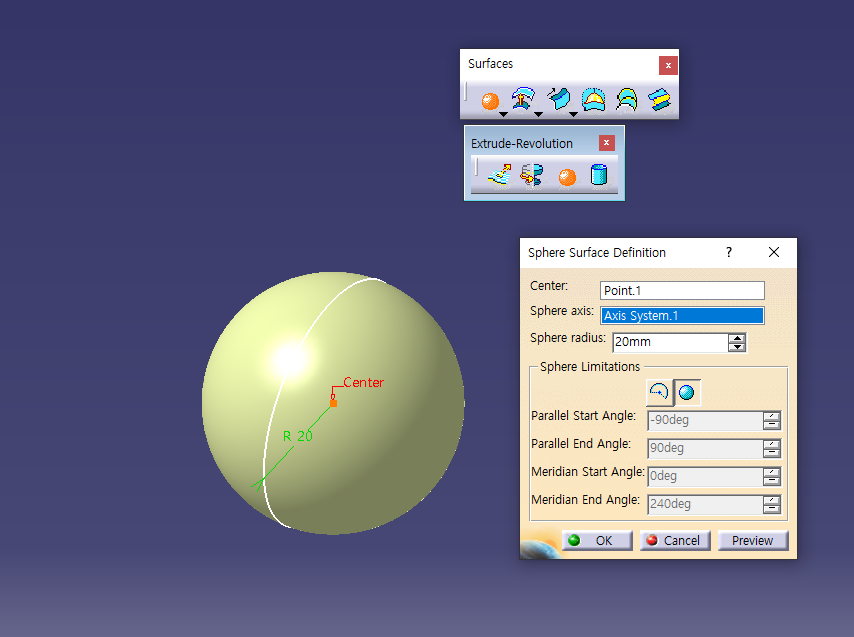

2. Sphere

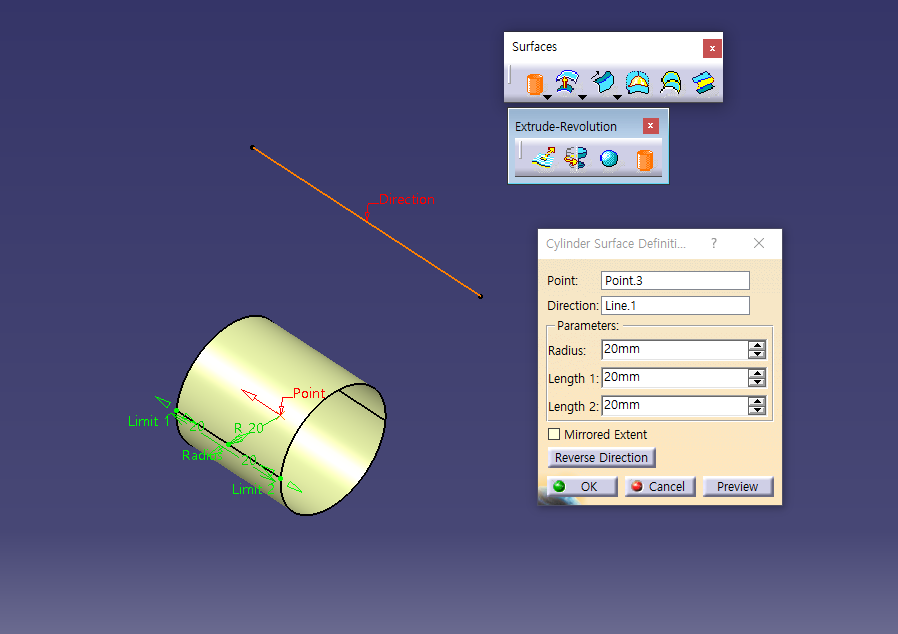

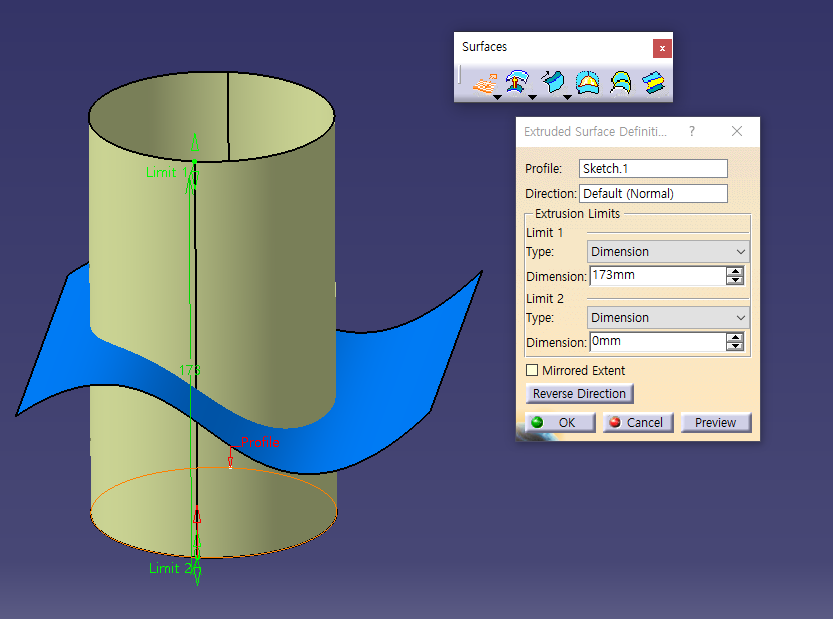

3. Cylinder
4. Fill

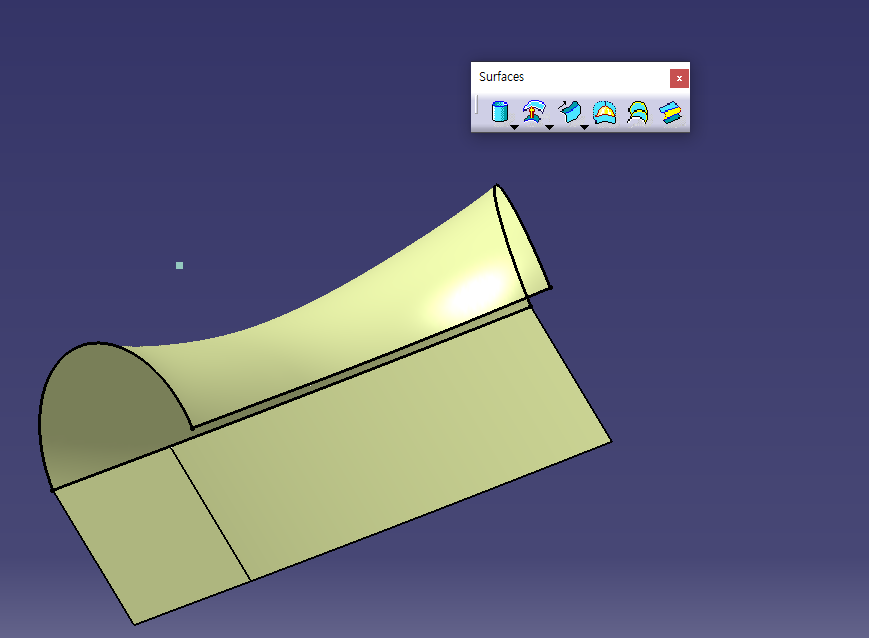

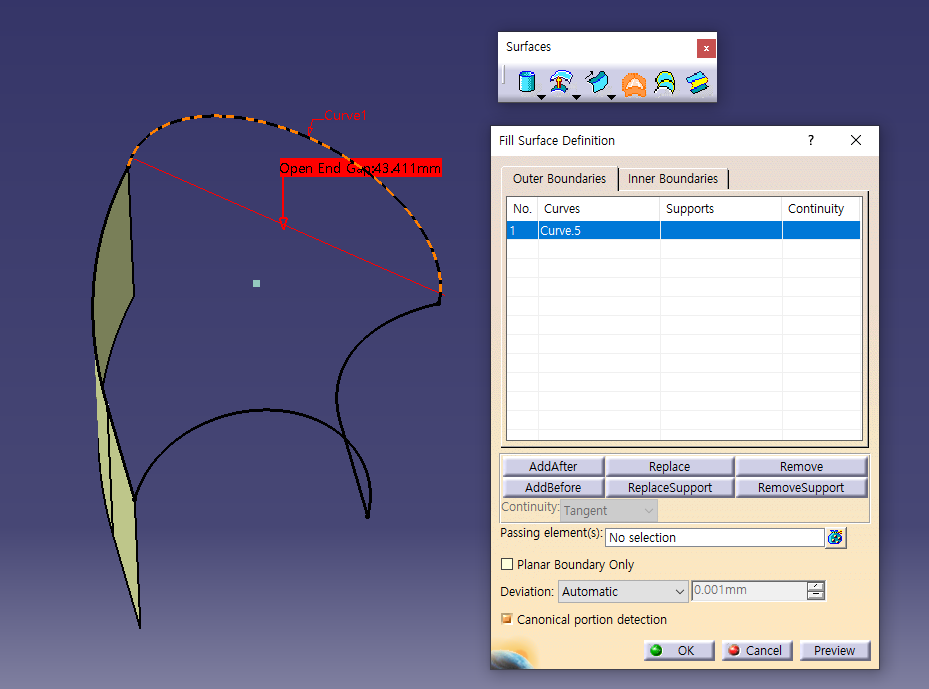

Fill의 단점이 사용자가 원하는 것이 나오지 않을 수가 있음.

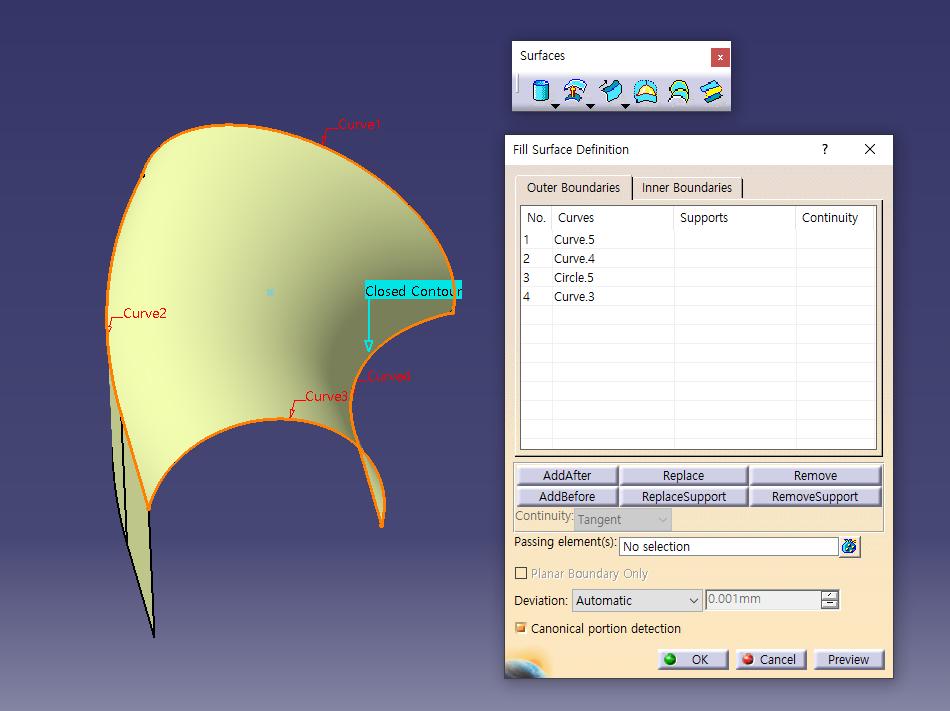

위의 사진처럼 가운데가 푹 들어갔는데 카티아 내에서 알아서 최적화 시킨 것이기 때문에 남용하면 안됨.

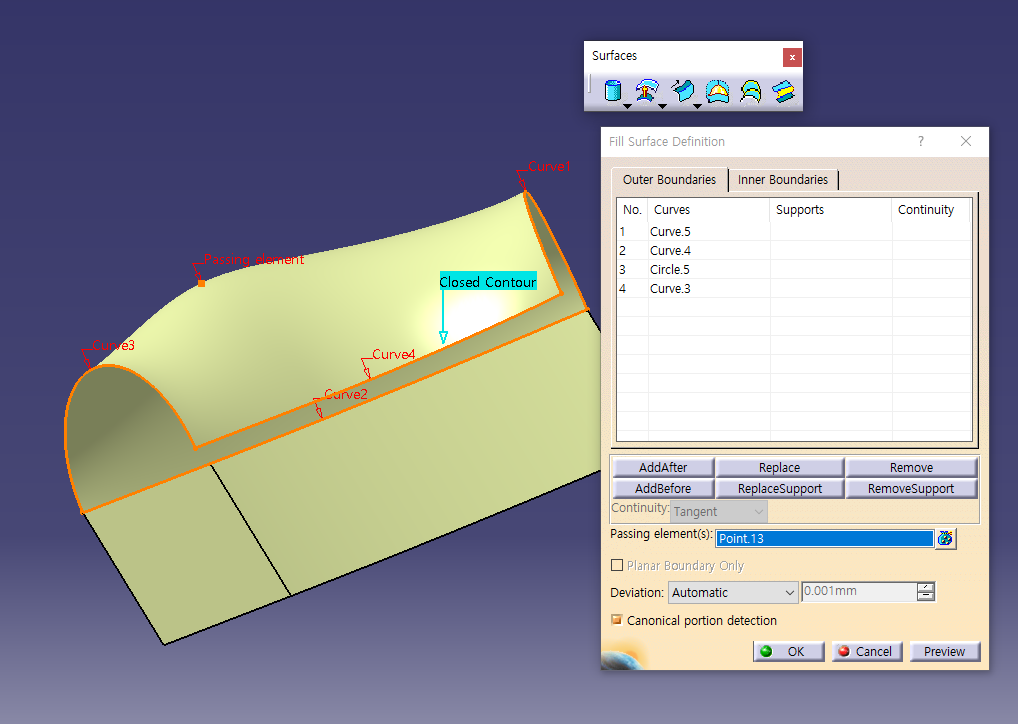

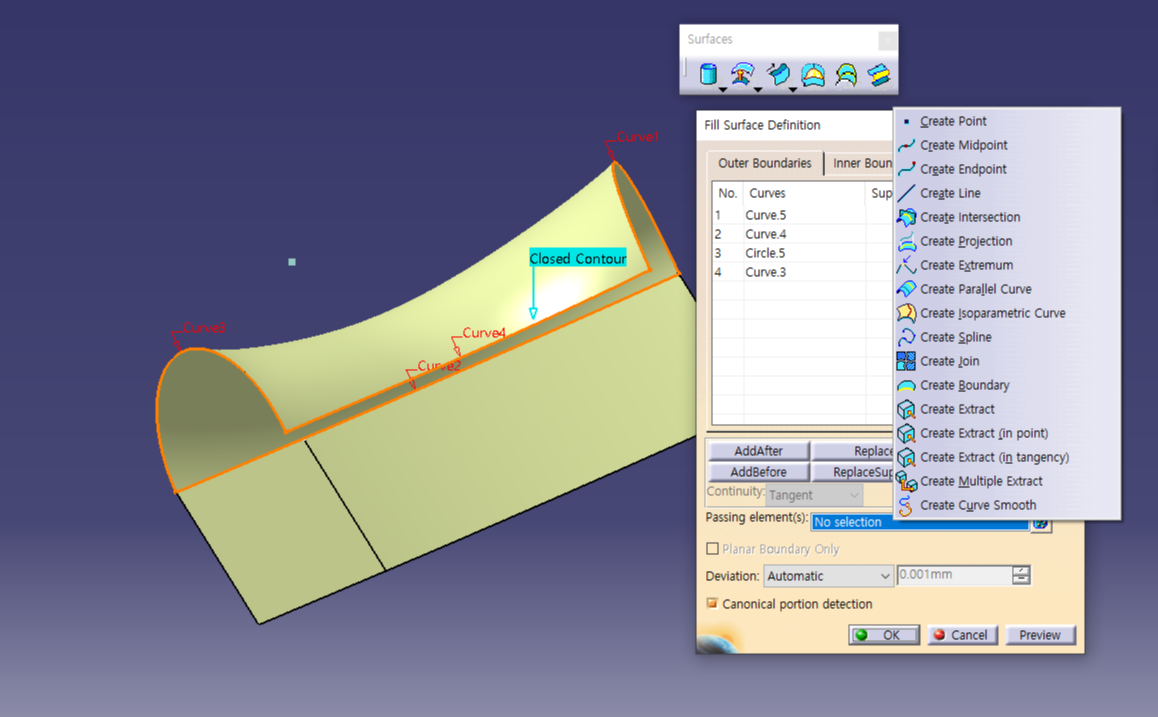

Passing element는 꺼진 부분을 내가 원하는 볼륨으로 만들 수 있는 툴

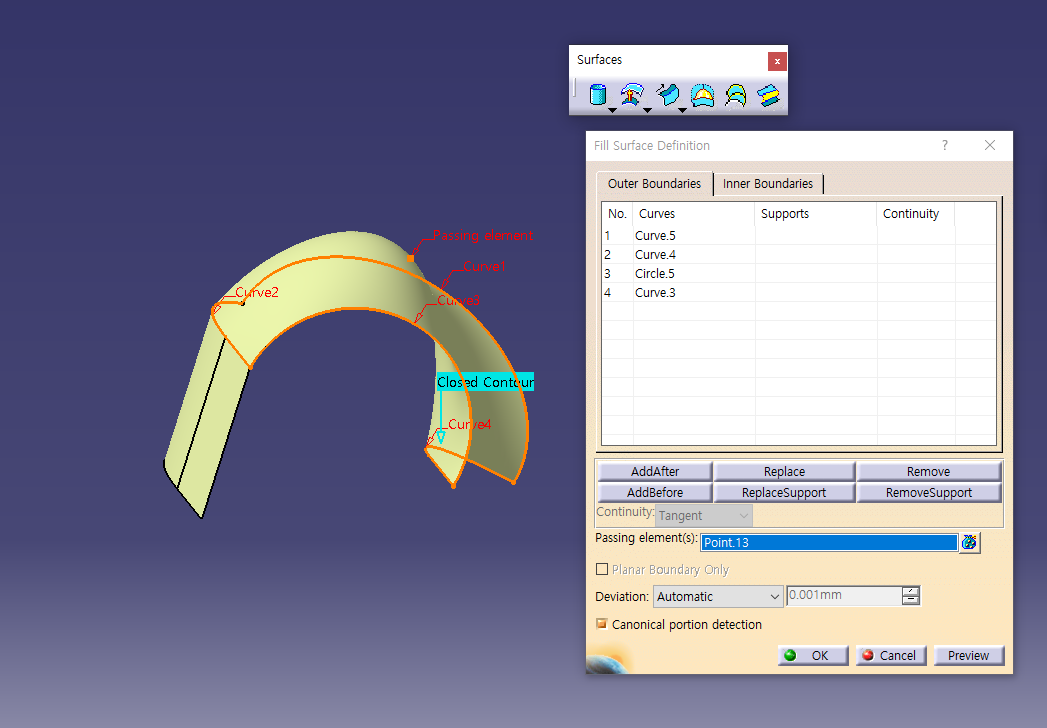

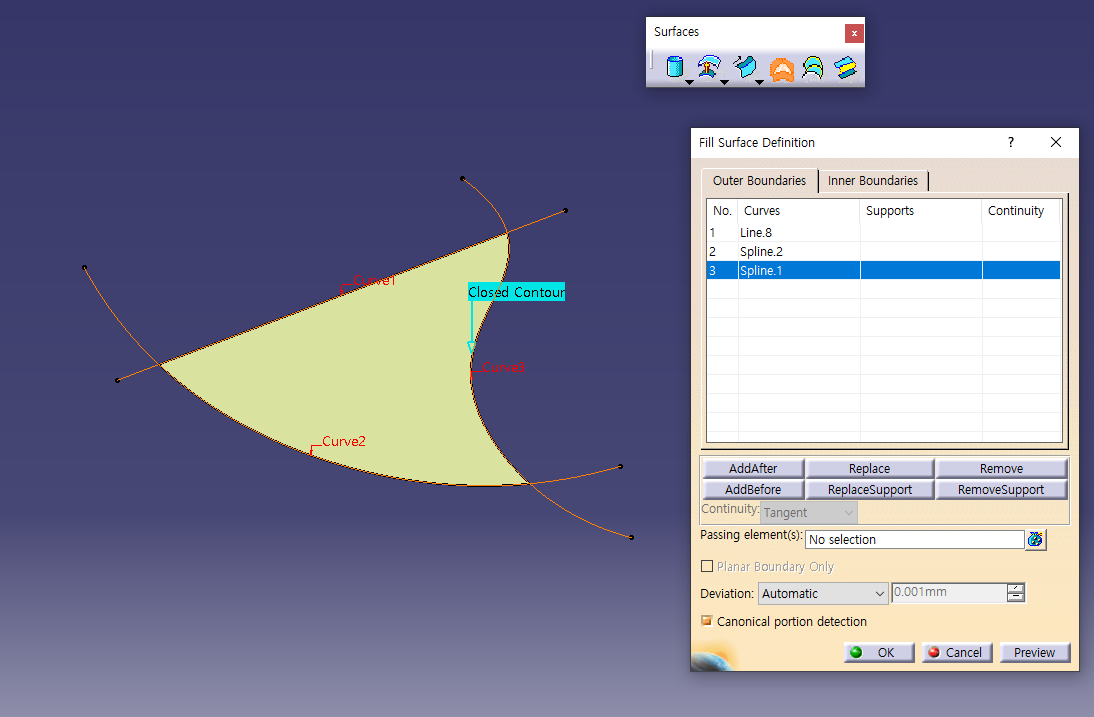

Curve2와 이어져 있는 면이 뚝 끊겨있는 느낌.

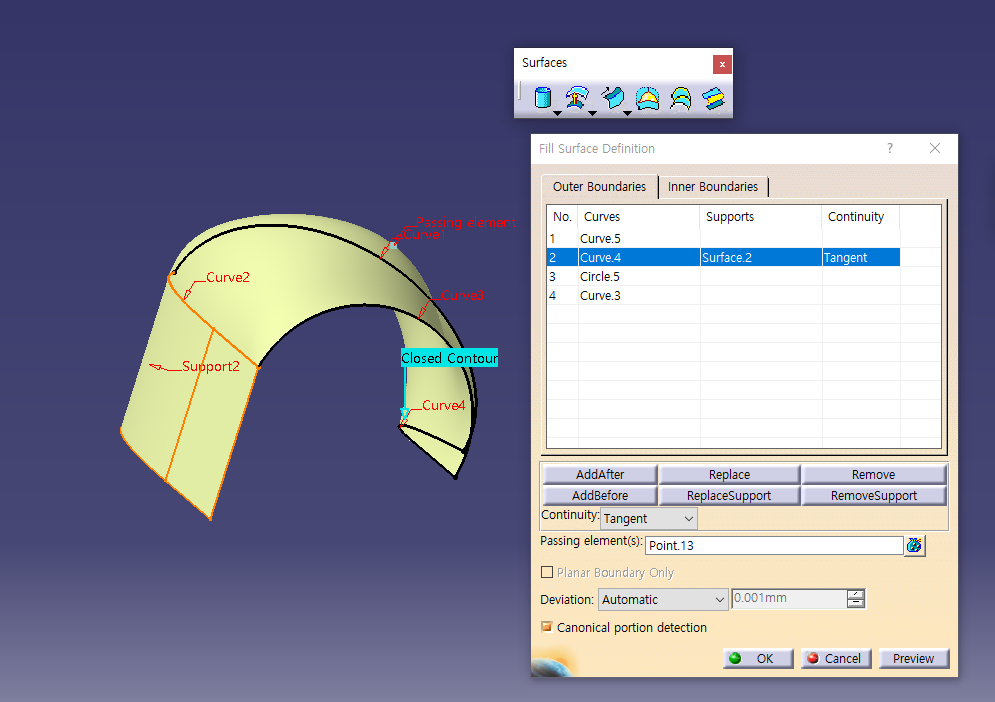

면을 Curve2의 Supports에 넣어주면 Tangent하게 이어짐.

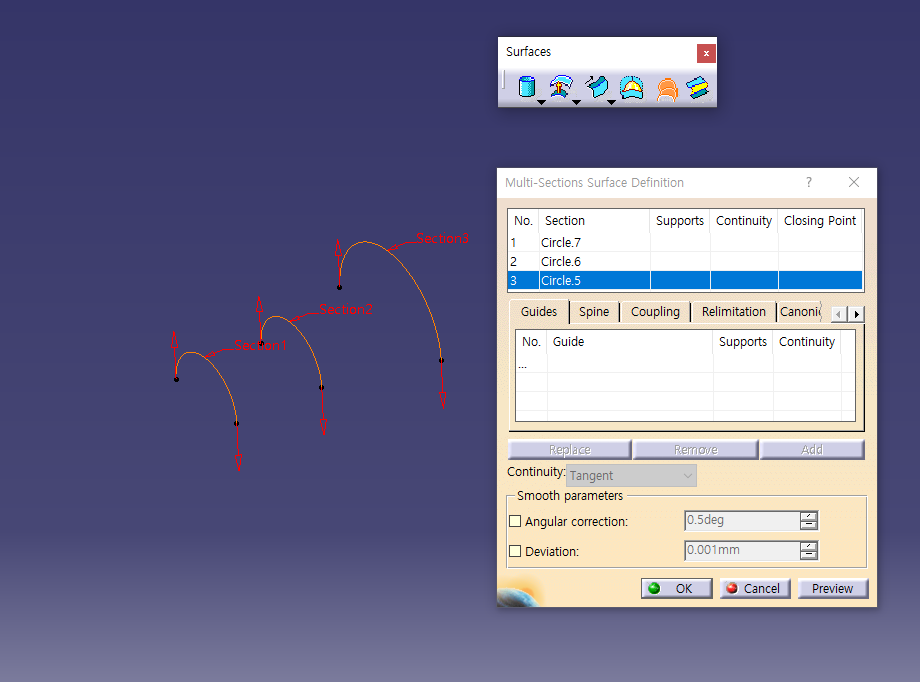

5-1. Multi-sections Surface

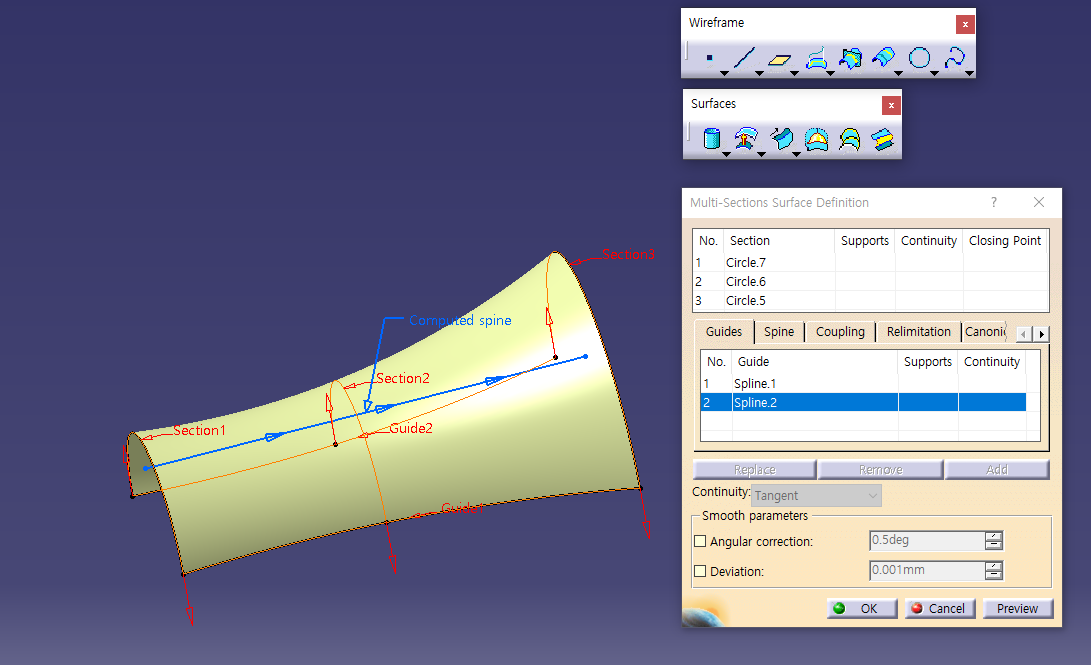

가이드 커브를 만들어 주면 내가 원하는 모양으로 만들 수 있음.

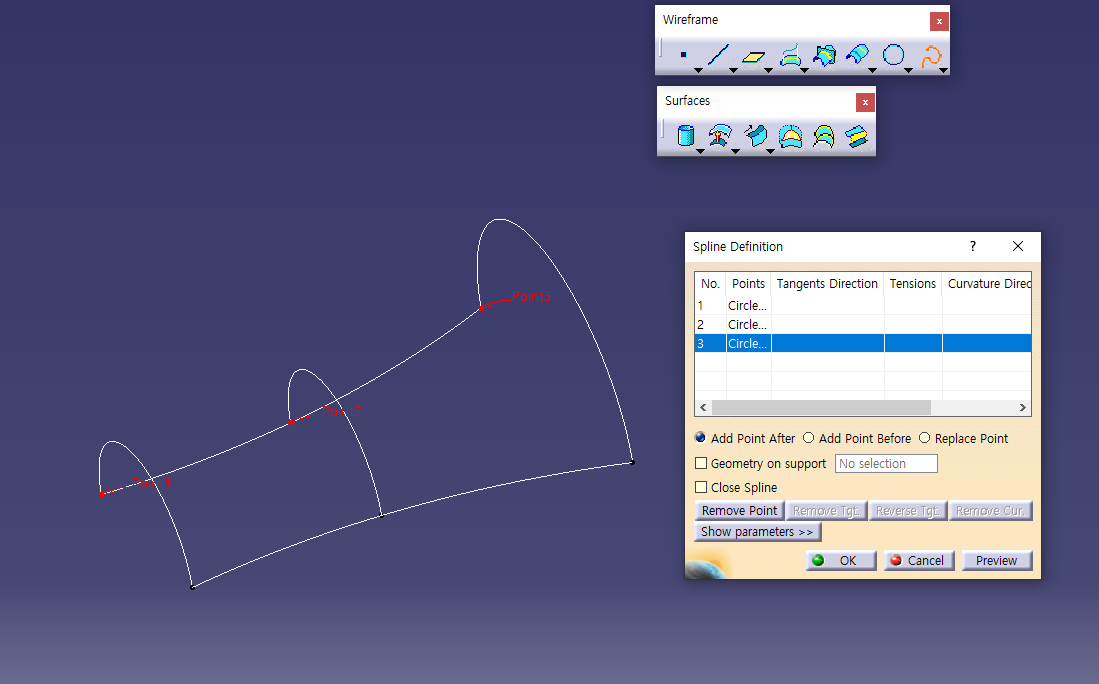

Spline 이용해서 가이드 커브 만들어 주기.

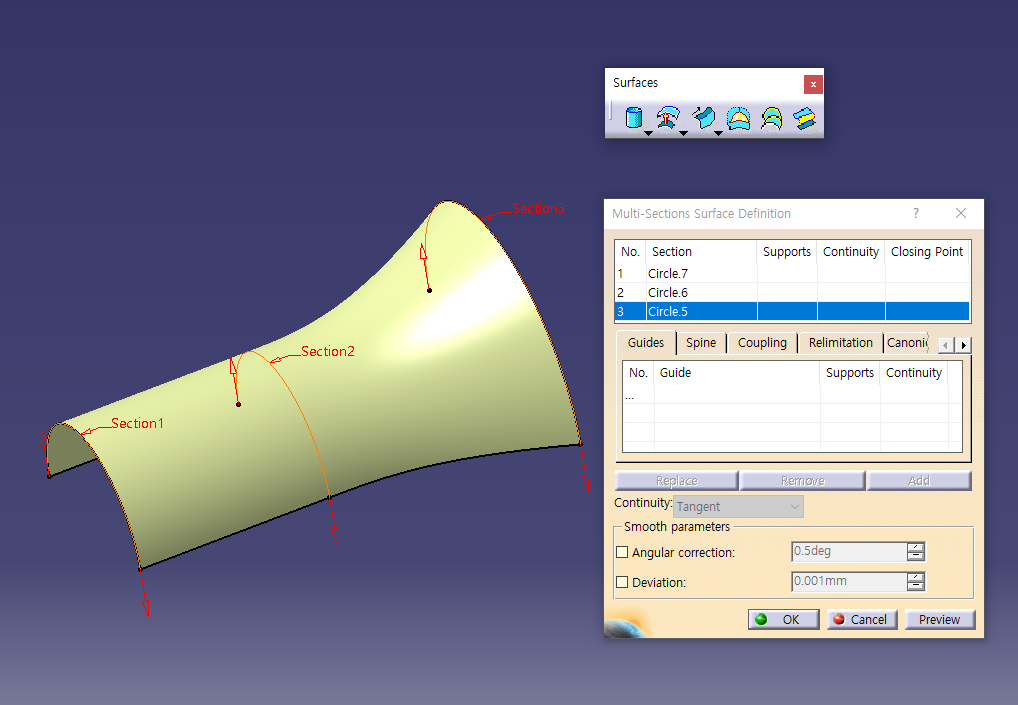

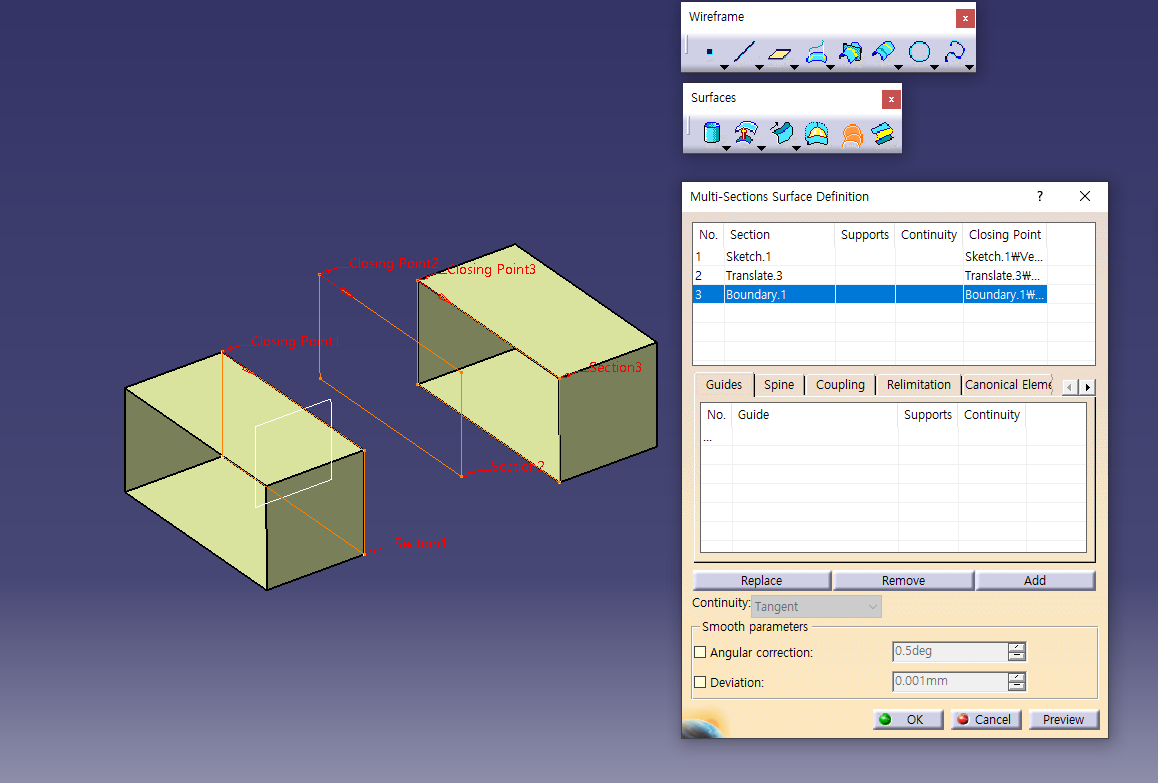

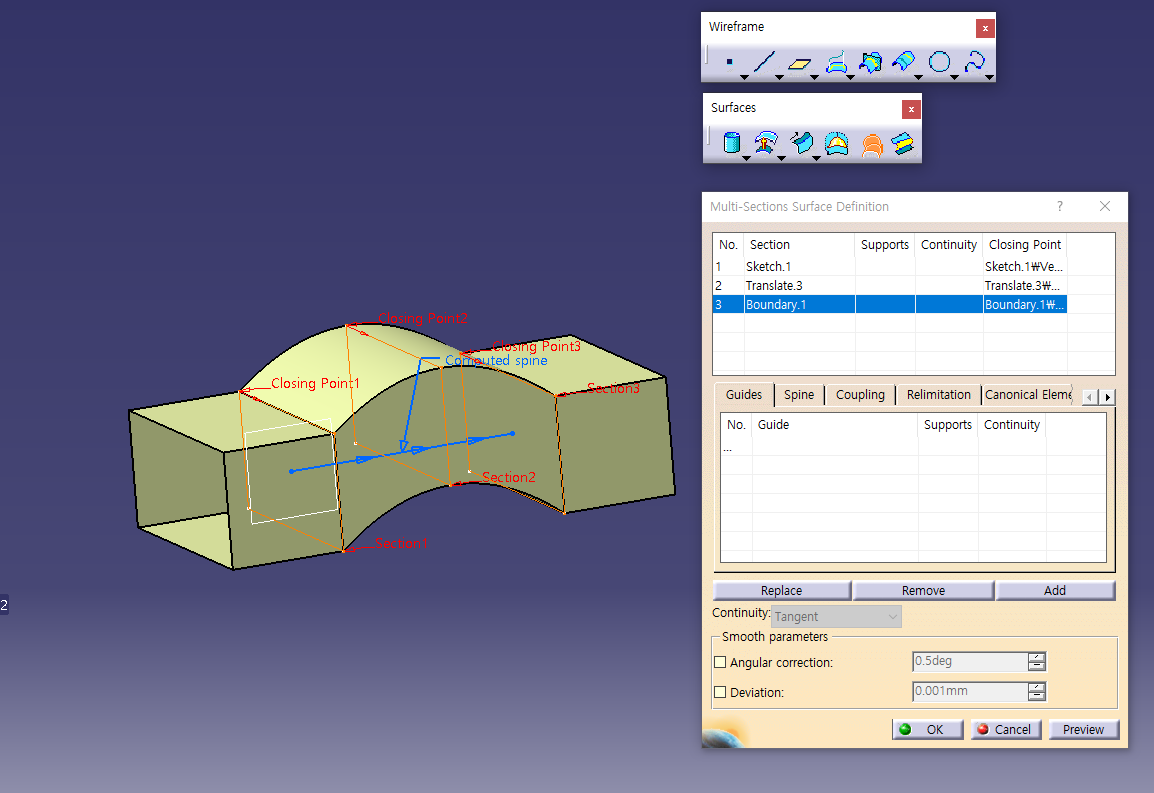

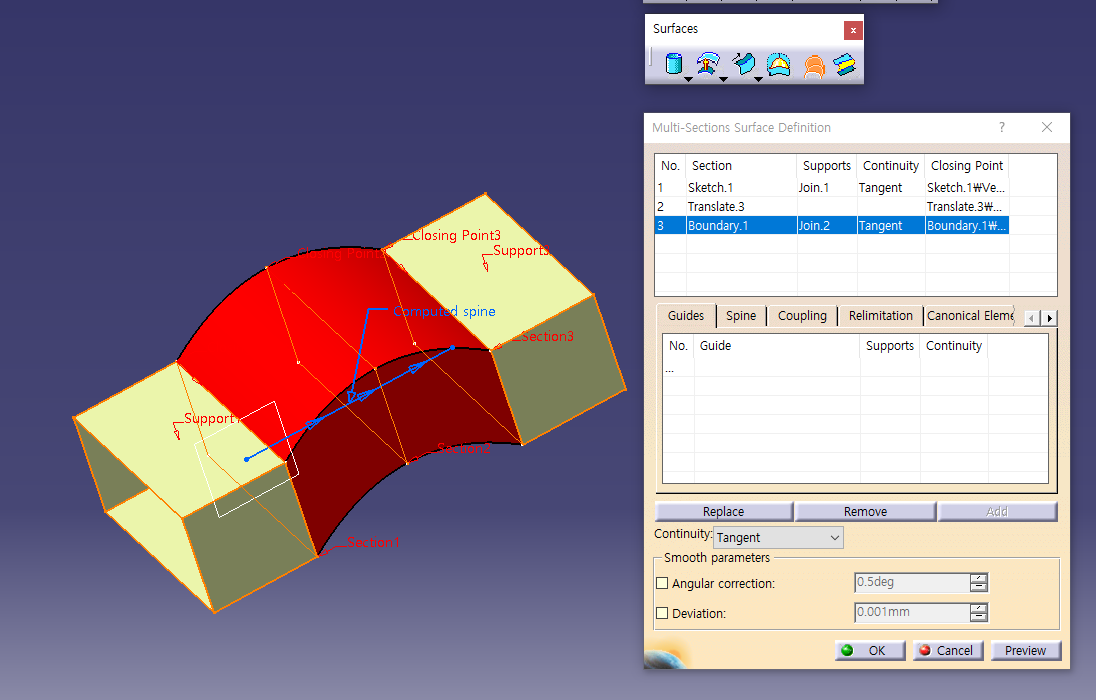

5-2. Multi-sections Surface

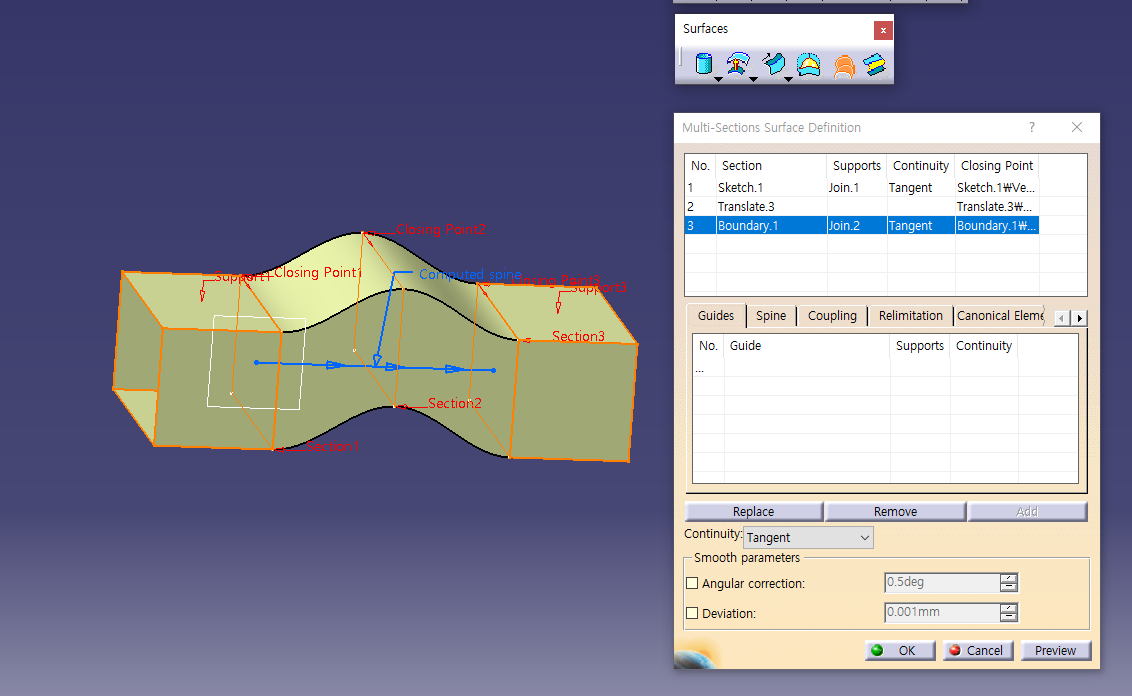

부드럽게 이어지지 않은 상태. 가이드 커브 사용 안 하고도 이을 수 있음.

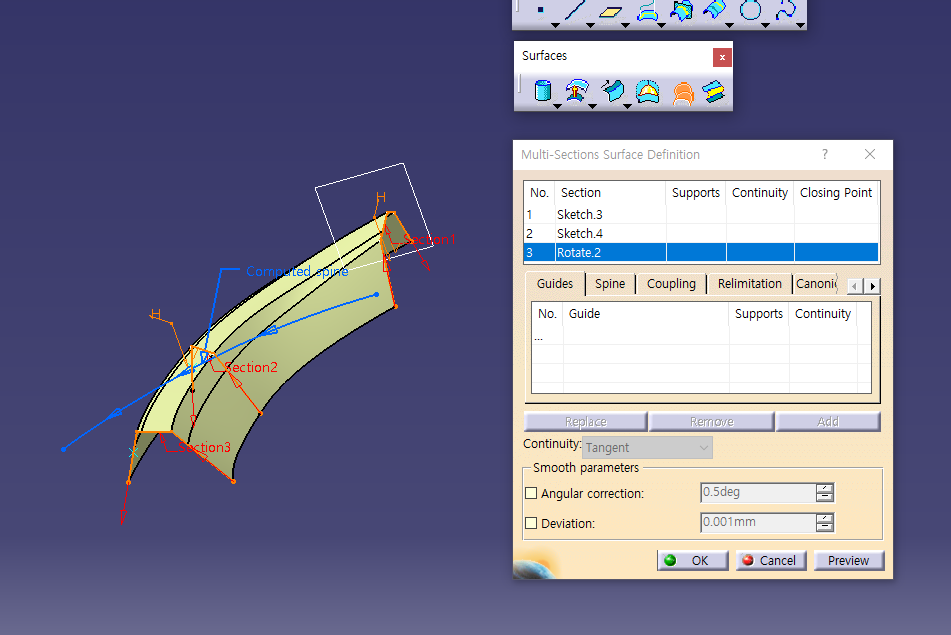

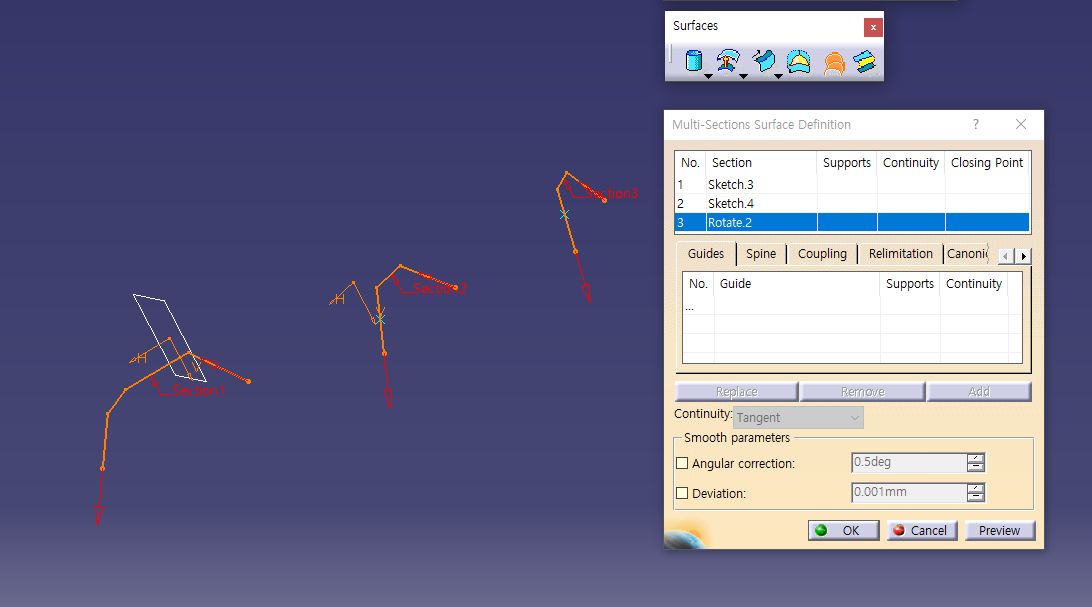

5-3. Multi-sections Surface

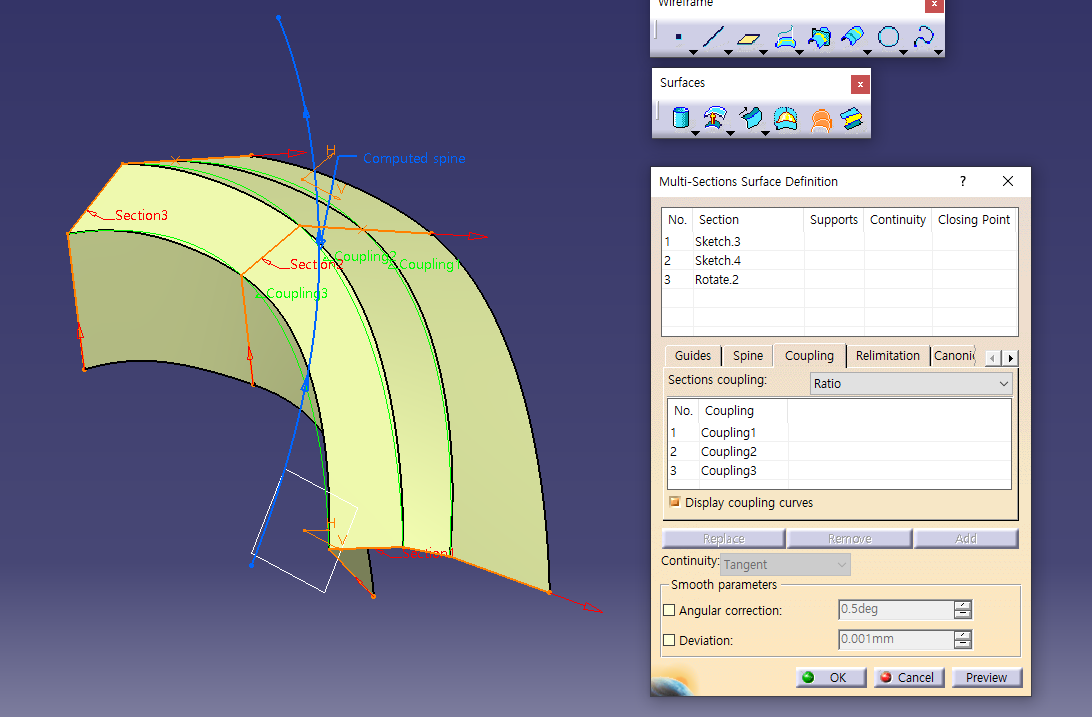

제대로 부드럽게 이어져 있지 않기 때문에 Coupling 이용해서 이어줘야 함.

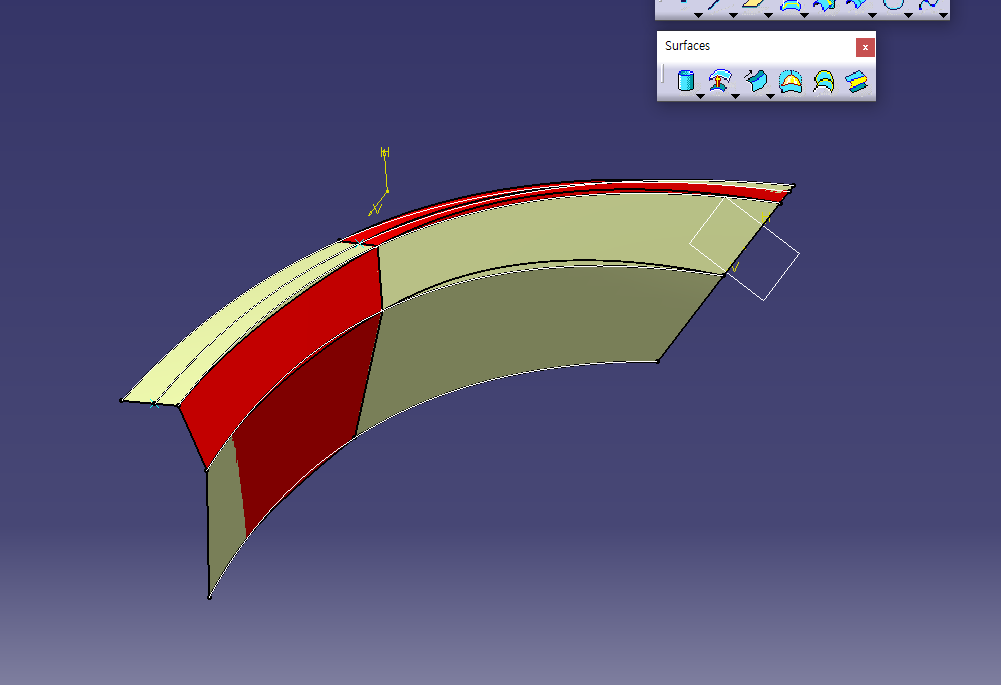

빨간색이 Coupling, 노란색이 Spline으로 가이드 커브 만들어서 Multi-Sections Surface 한 것.
Coupling을 사용하기 보다는 가이드 커브 사용하는 것이 좋음.
