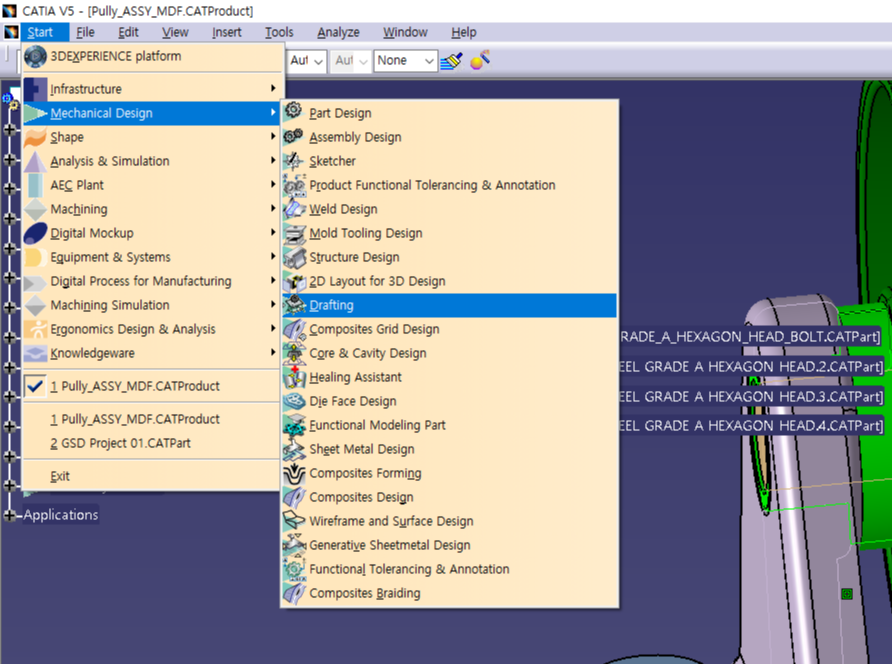

1. 들어가는 방법

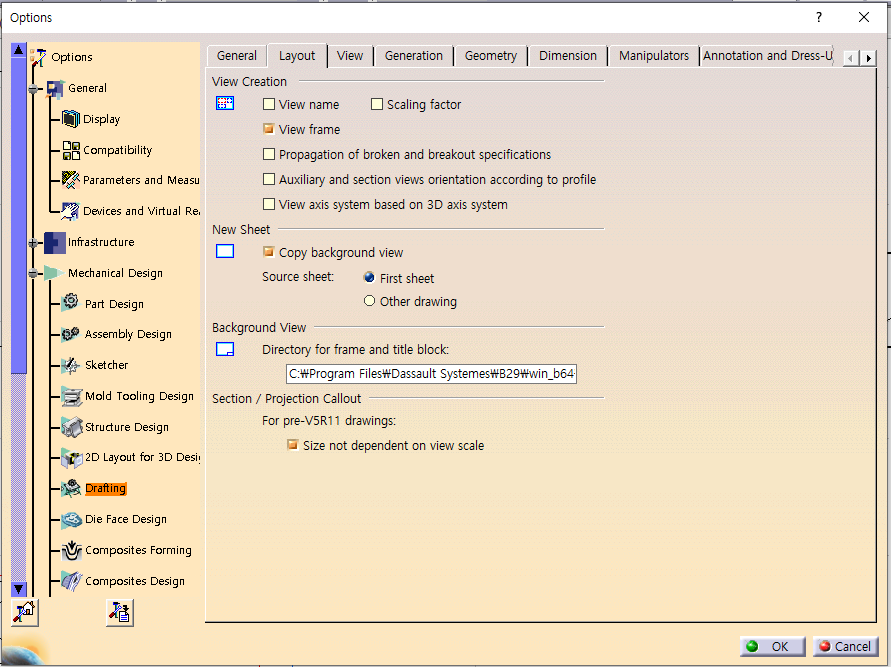

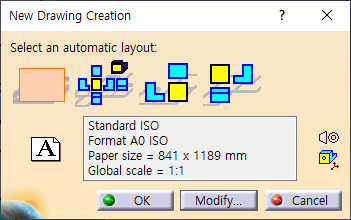

유럽은 일각법, 우리나라는 삼각법으로 투상을 하기 때문에 오른쪽 세 개는 사용하지 않음
가장 첫번 째인 Empty Sheet만 사용.

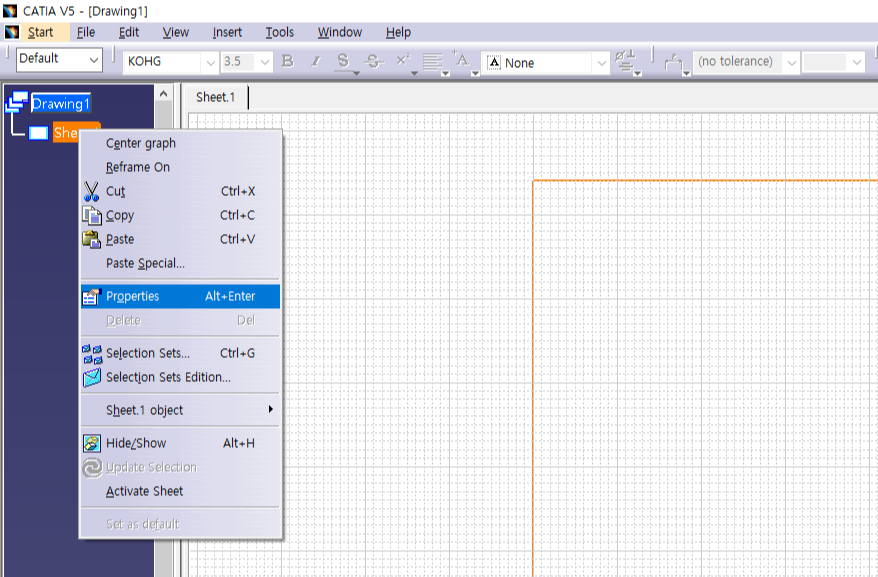

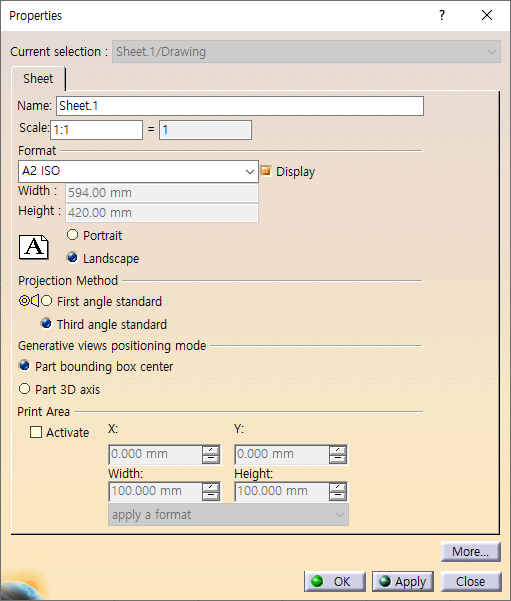

2. 삼각법으로 바꾸는 방법
3. Front Views

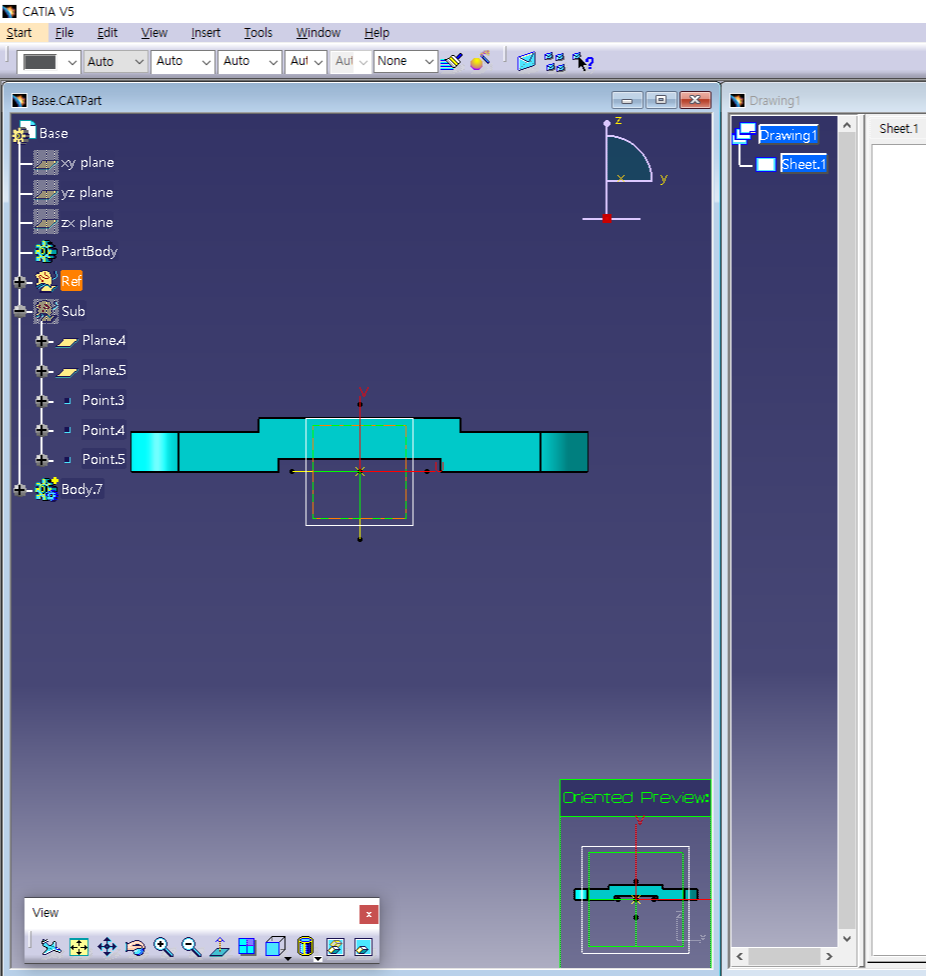

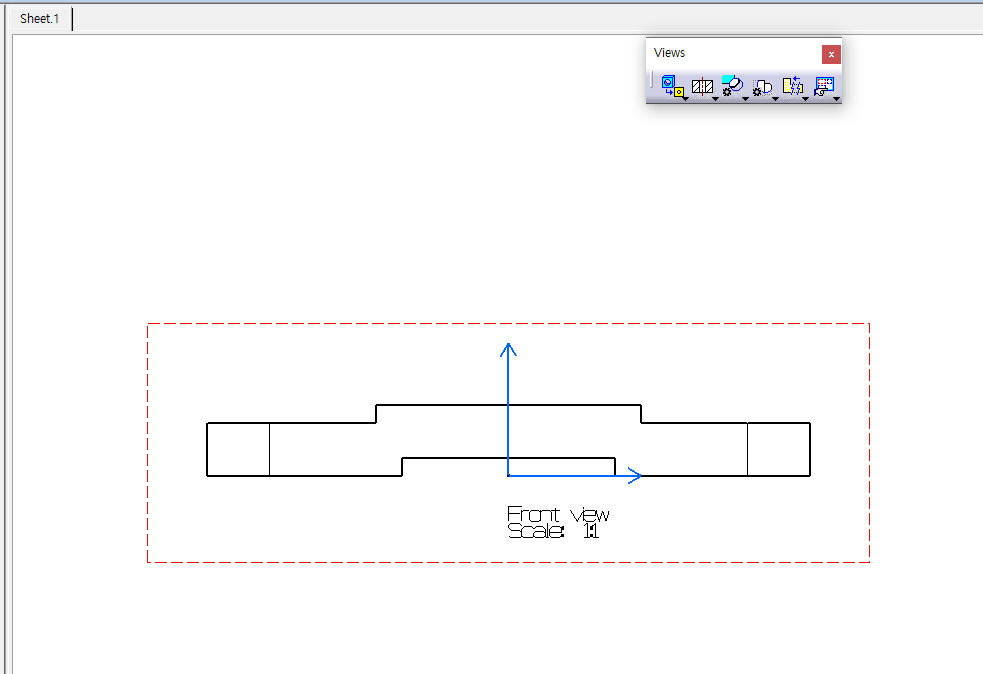

Front View 누르고 3D로 넘어가기
면보다 축을 누르는 것이 훨씬 정확하게 내려 감.

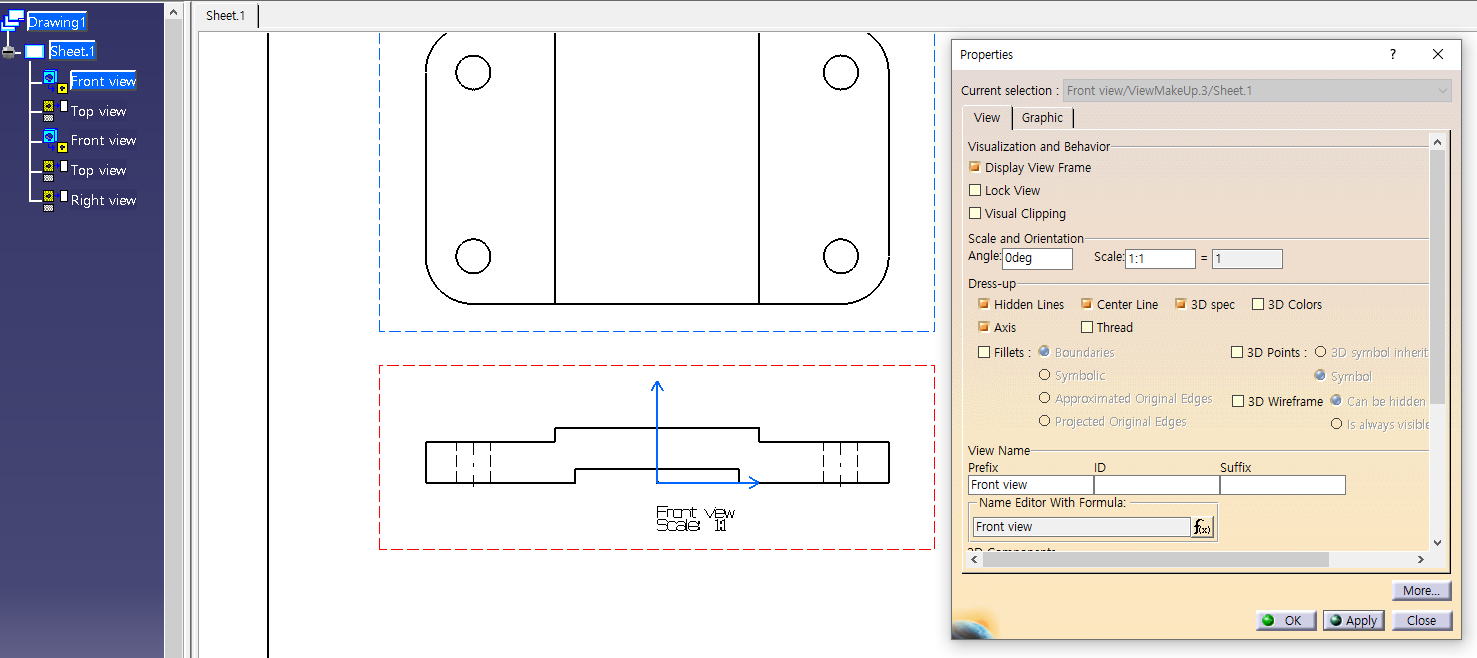

이렇게 설정해줘야 깔끔함

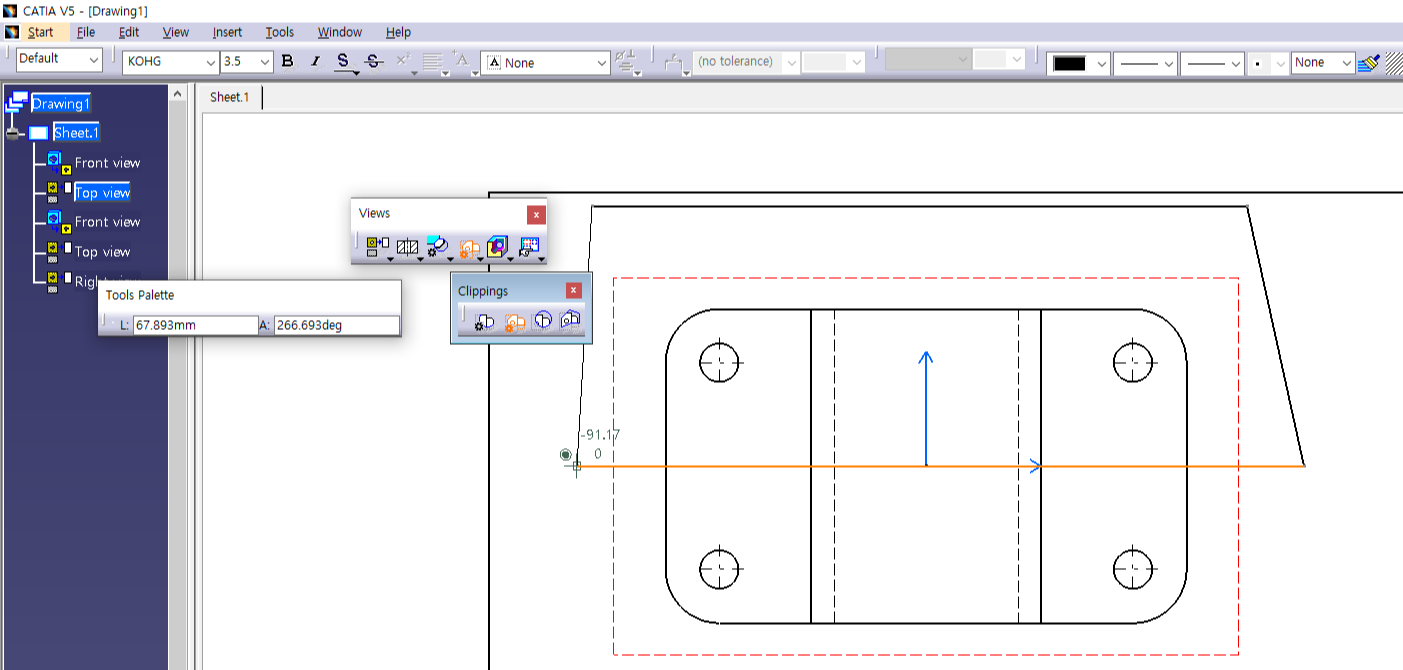

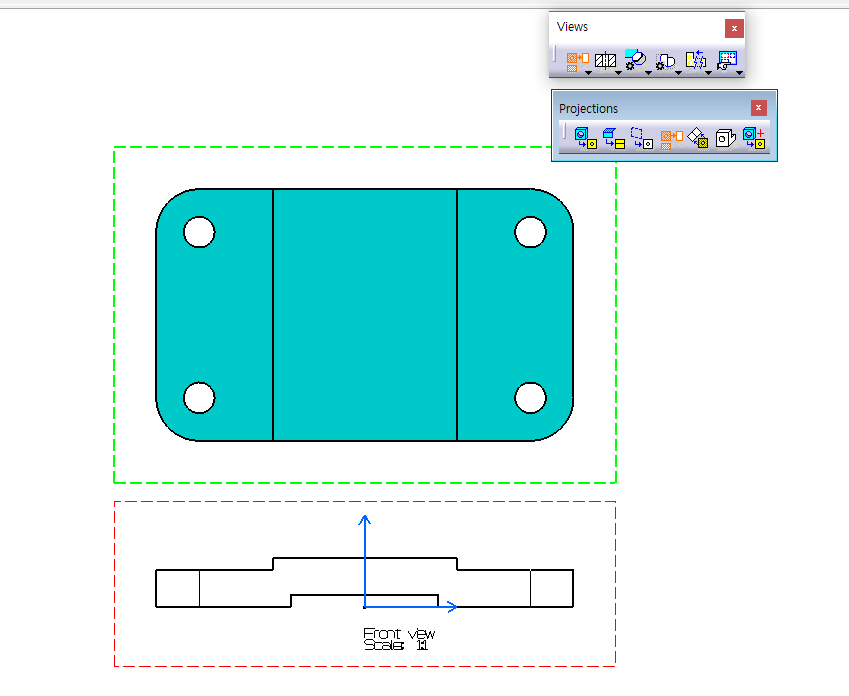

4. Projection View
빨간색은 Define 됐다는 뜻. 더블 클릭하면 Define 됨.

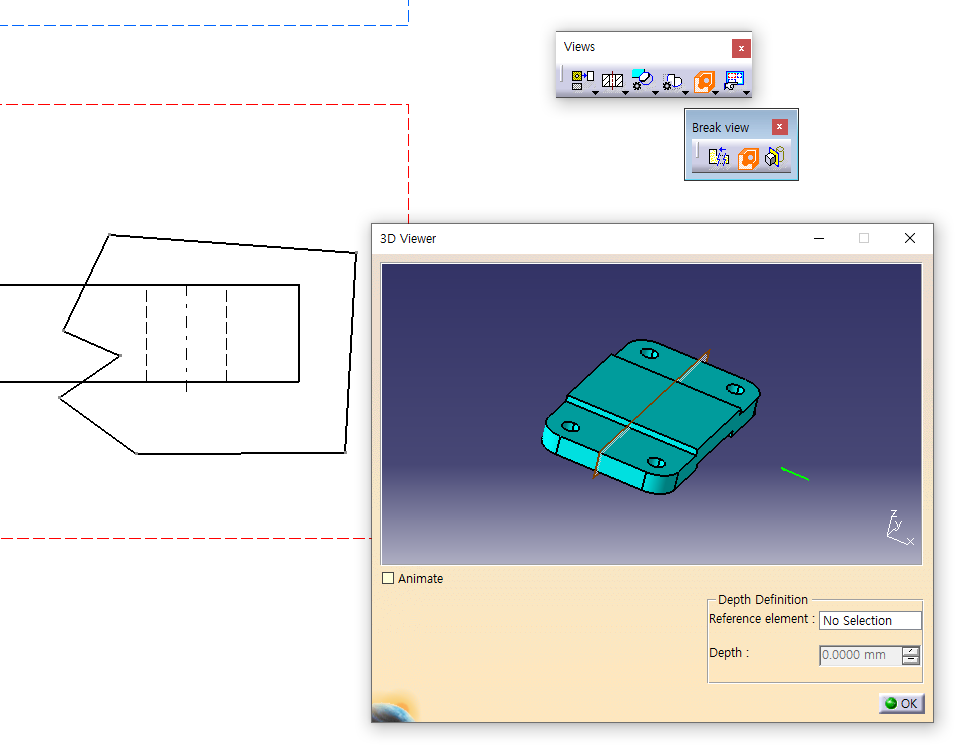

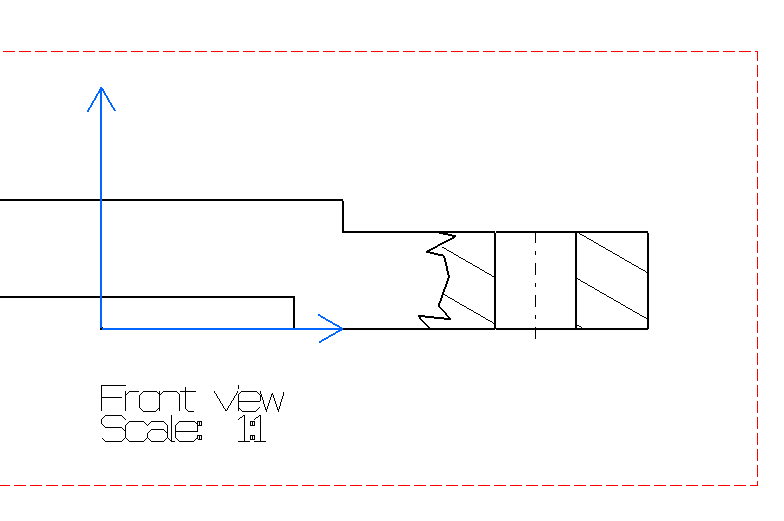

5. Breakout View(부분 단면도)

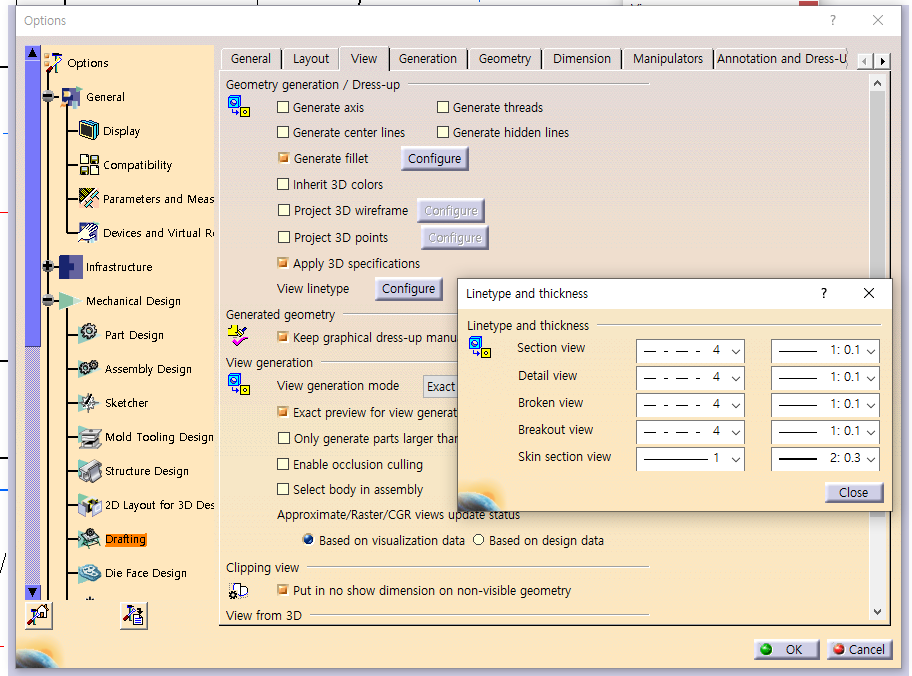

Breakout view 1번 실선으로 바꿔주기

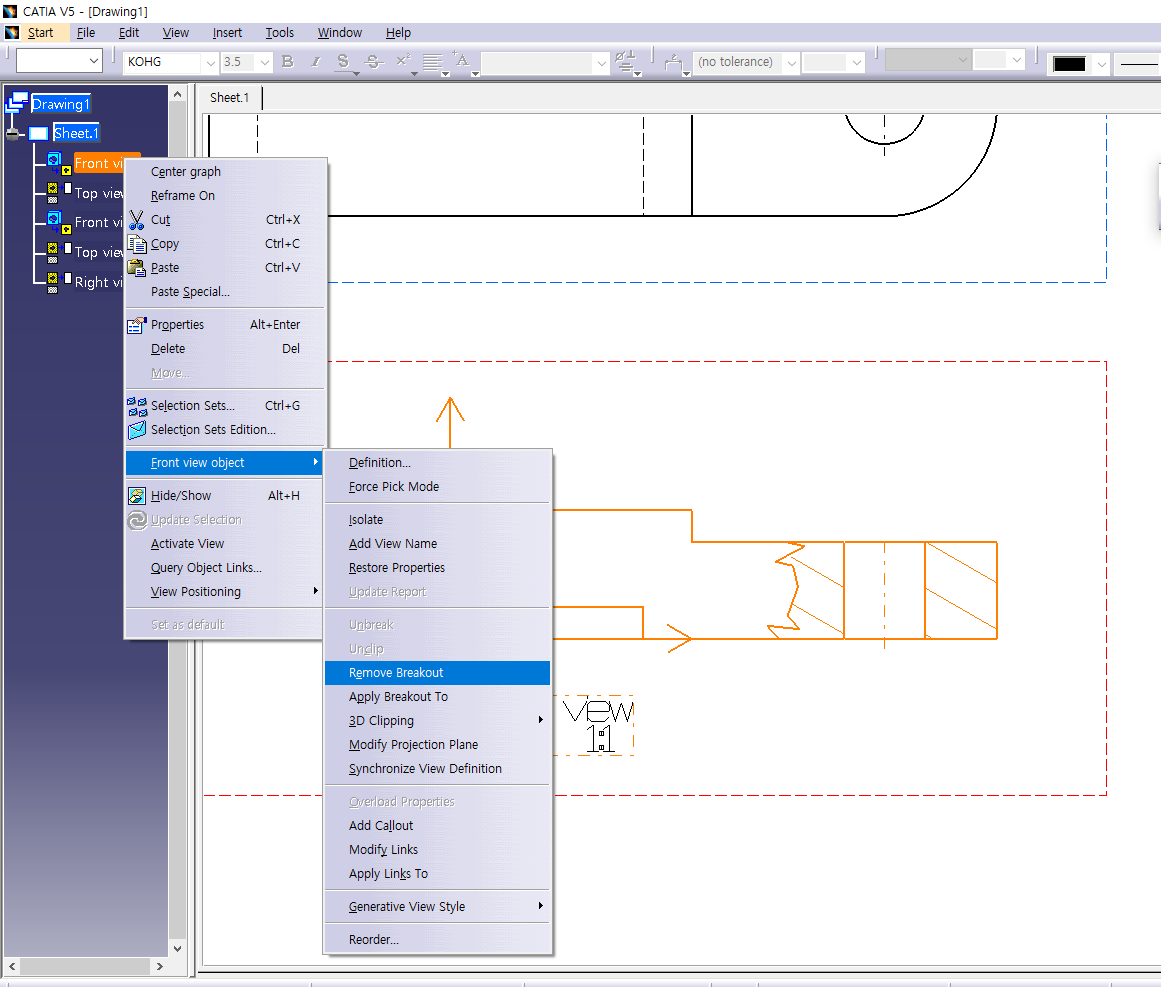

Delete 누르지 말고 이렇게 해서 delete 해야 하고 다시 만들어 주기.
6. Axis Line

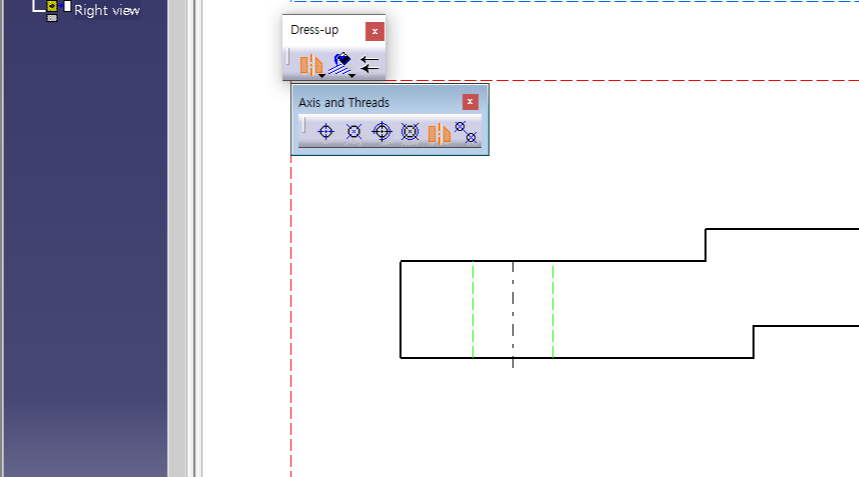

양쪽 점선 Duplicate Geometry 누르고 픽스해 준다음에, Properties 가서 Hidden Lines 체크 해제하기.
만들어 준 Duplicate Geometry눌러서 Hole 중앙 선 만들어 주기.

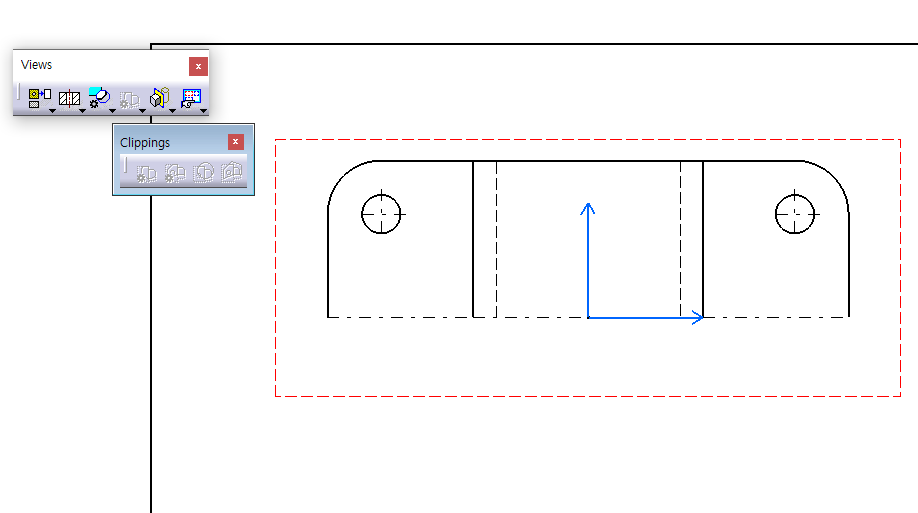

7. Clipping

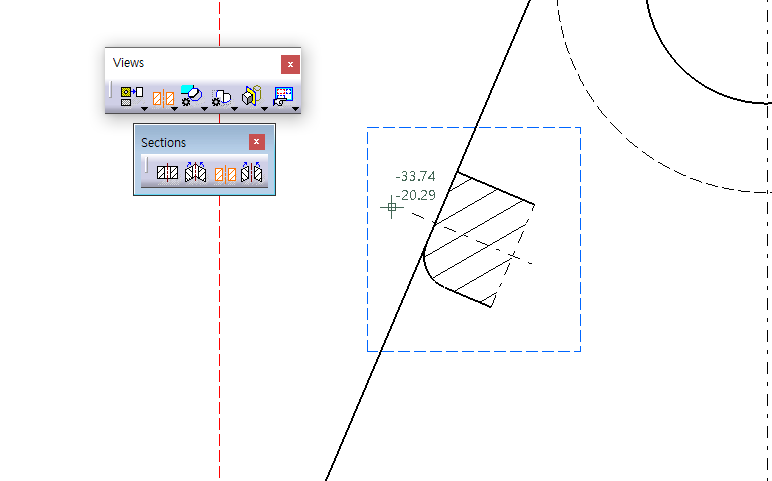

8. Offset Section View
우클릭해서 Perpendicular 누르고 더블클릭한다음에 위로 올리고 클릭하면 나옴.
