5월 30일 화요일 CATIA (Operations : Boundary / Extract / Multiple Extract / Extrapolate / Shape Fillet)

1. Boundary

Surface의 Boundary만 추출가능 함.

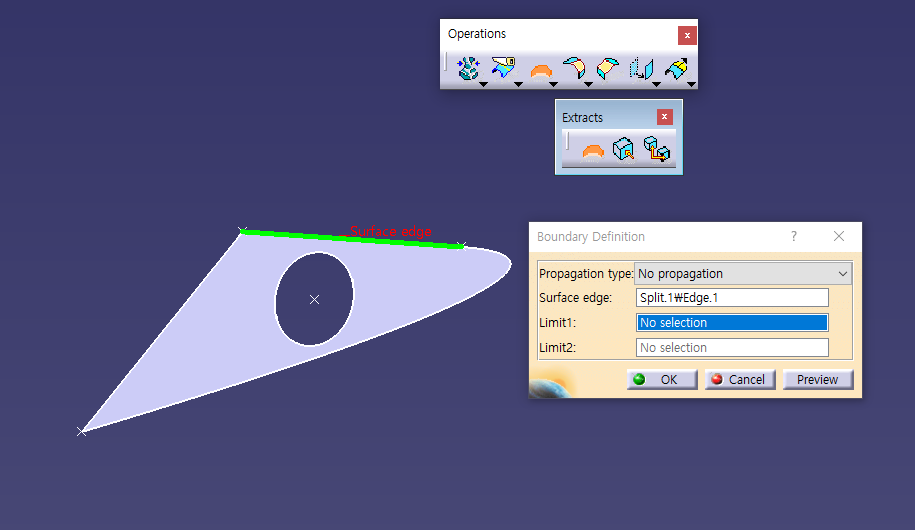

<No Propagation>



<Tangent continuity>

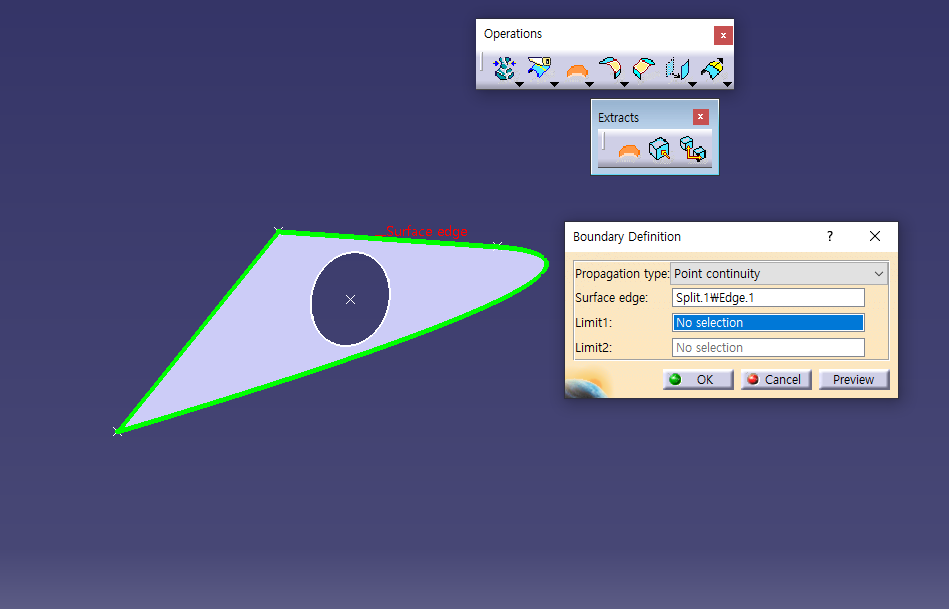

<Point continuity>





화살표는 추출하고 싶은 방향

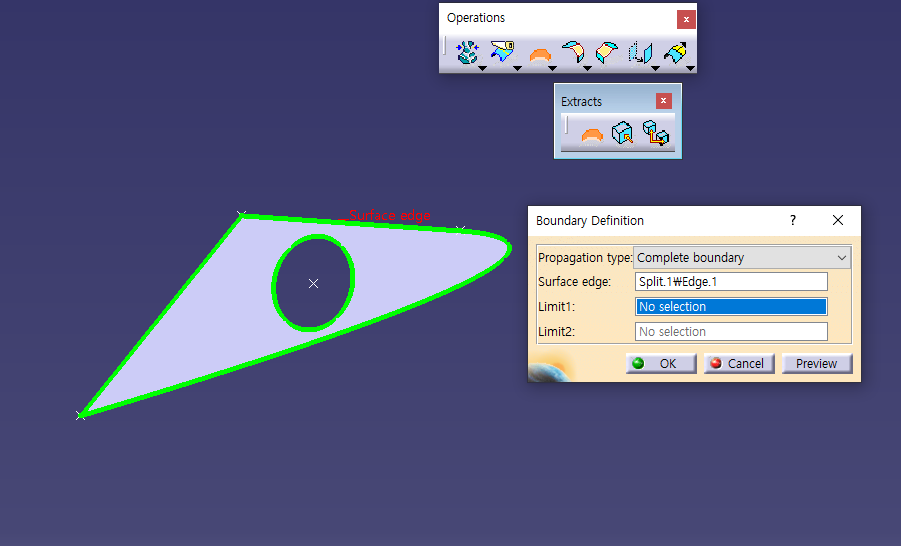

<Complete boundary>





---

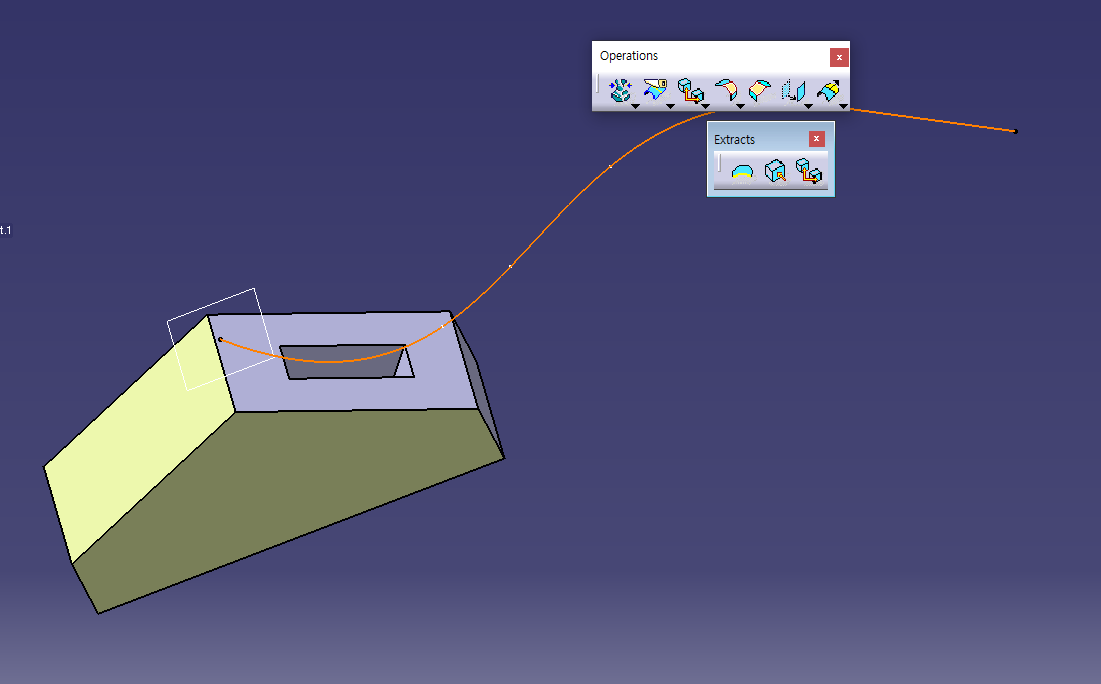

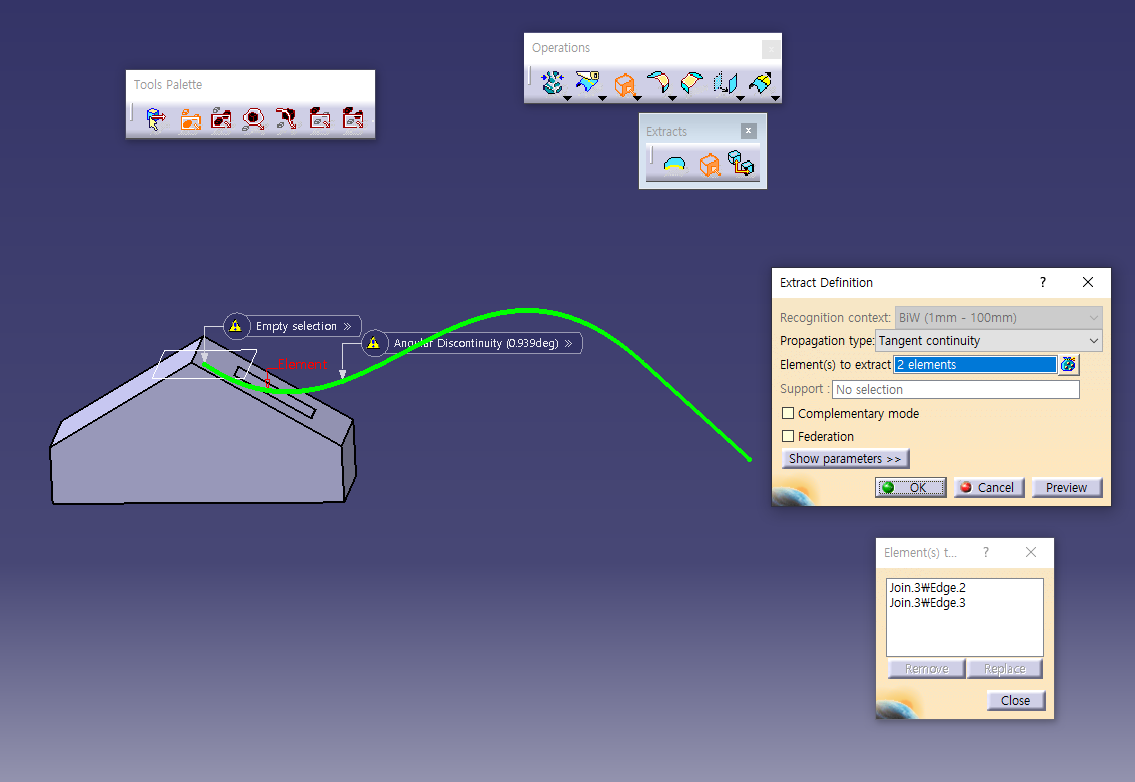

2. Extract

Boudary와 다르게 모든 것이 다 추출가능 함.



<No propagation>

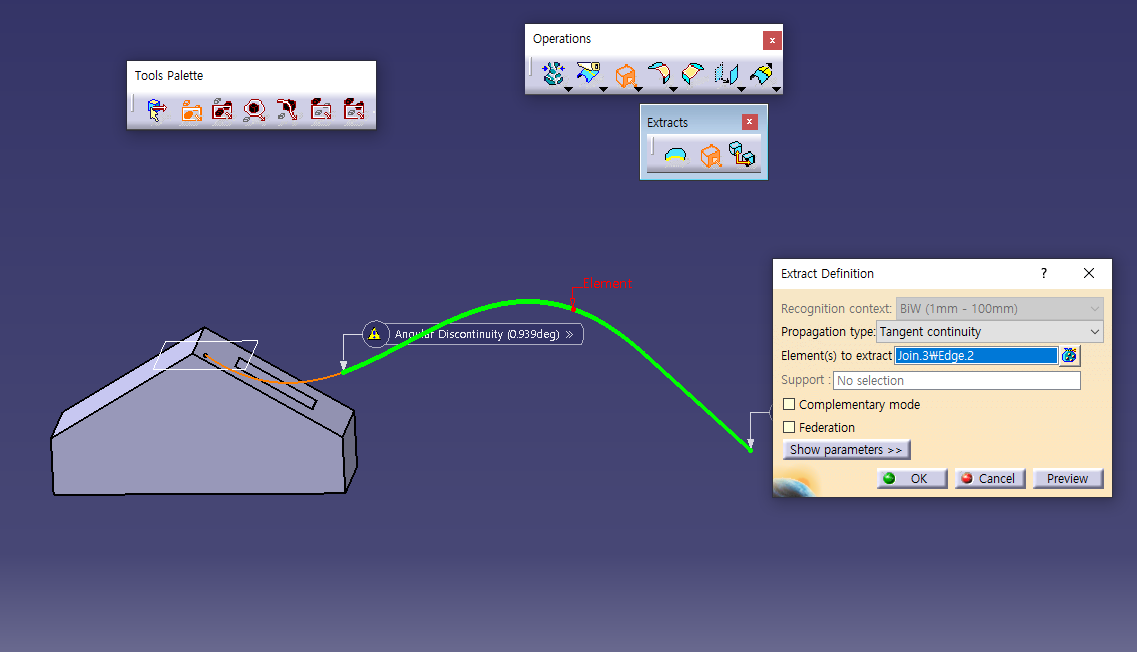

<Tangent continuity>





떨어져 있는 상태로 추출되기 때문에 Join으로 해줘야 이어짐.

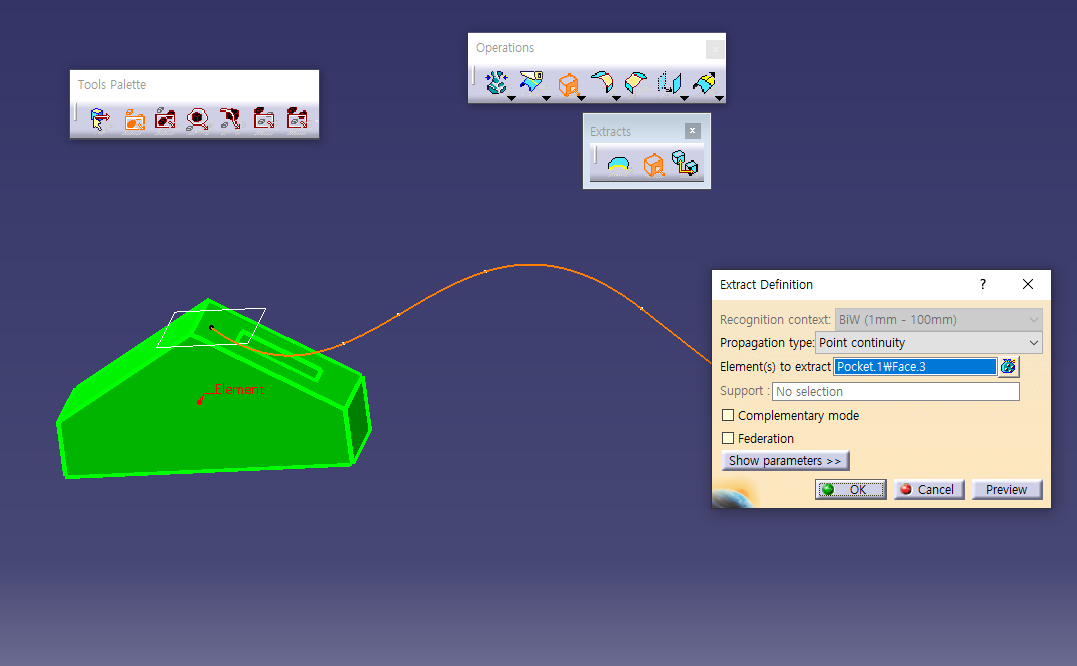

<Point continuity>





---

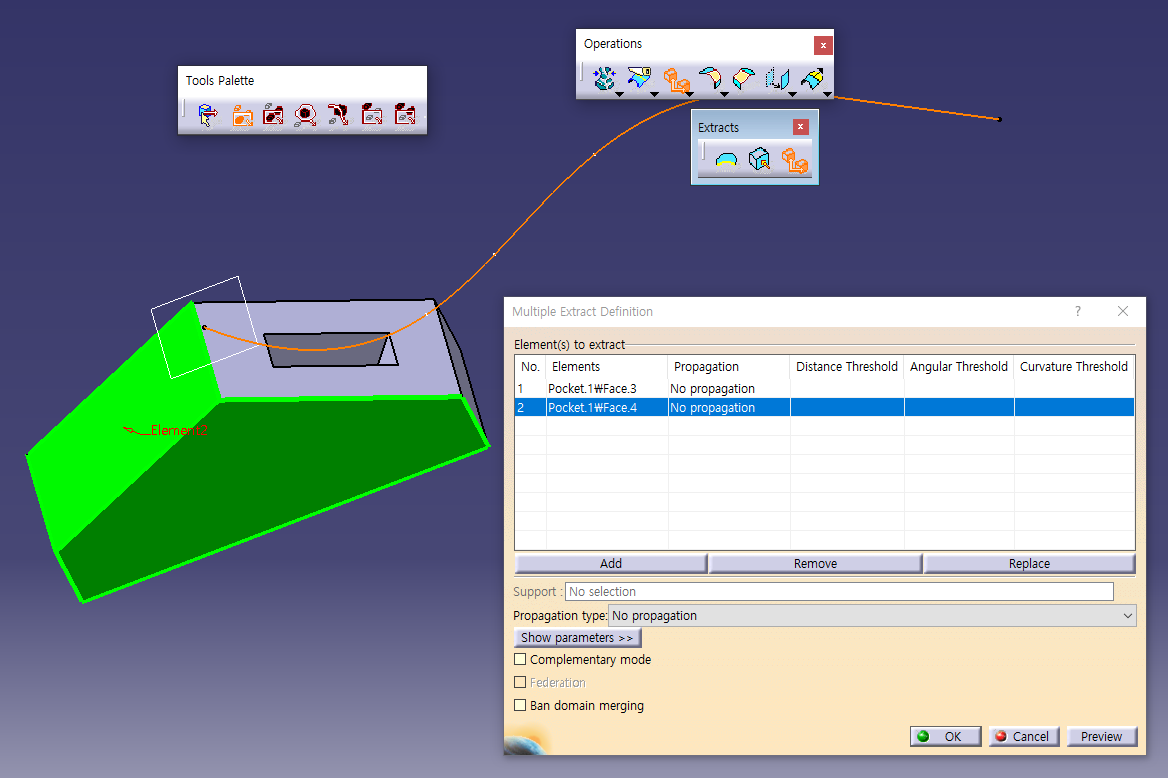

3. Multiple Extract

붙여서 추출해 줌.



<No Propagation>









---

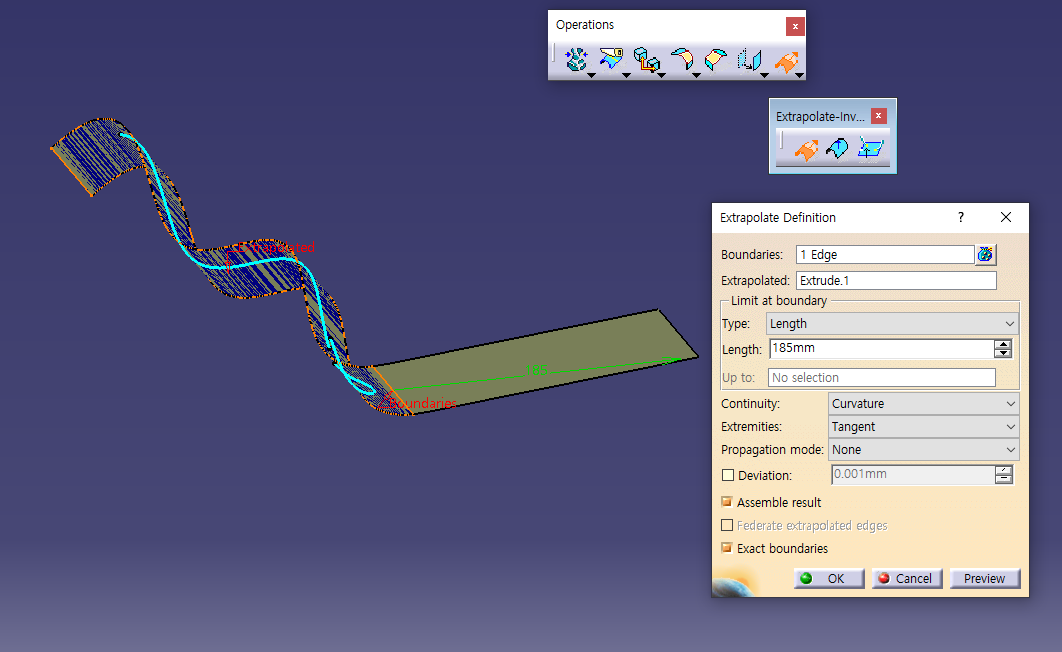

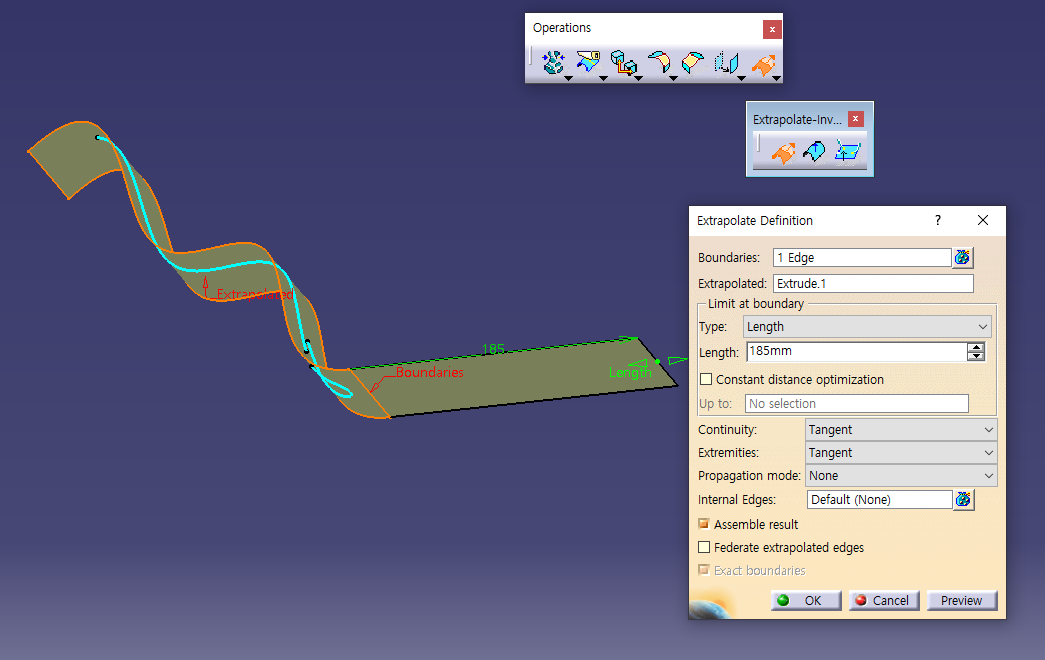

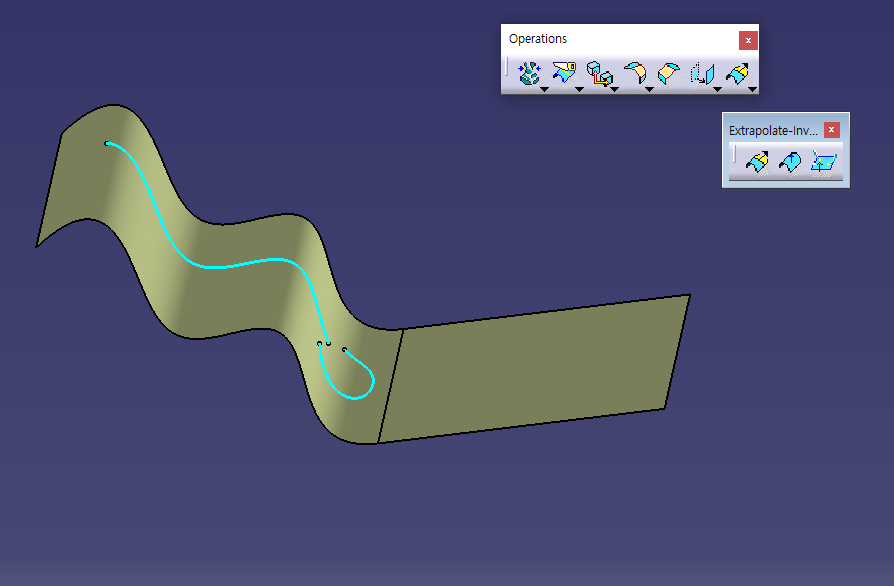

4. Extrapolate













Curvature은 연속성을 가지기 때문에 선이 생기지 않음.





---

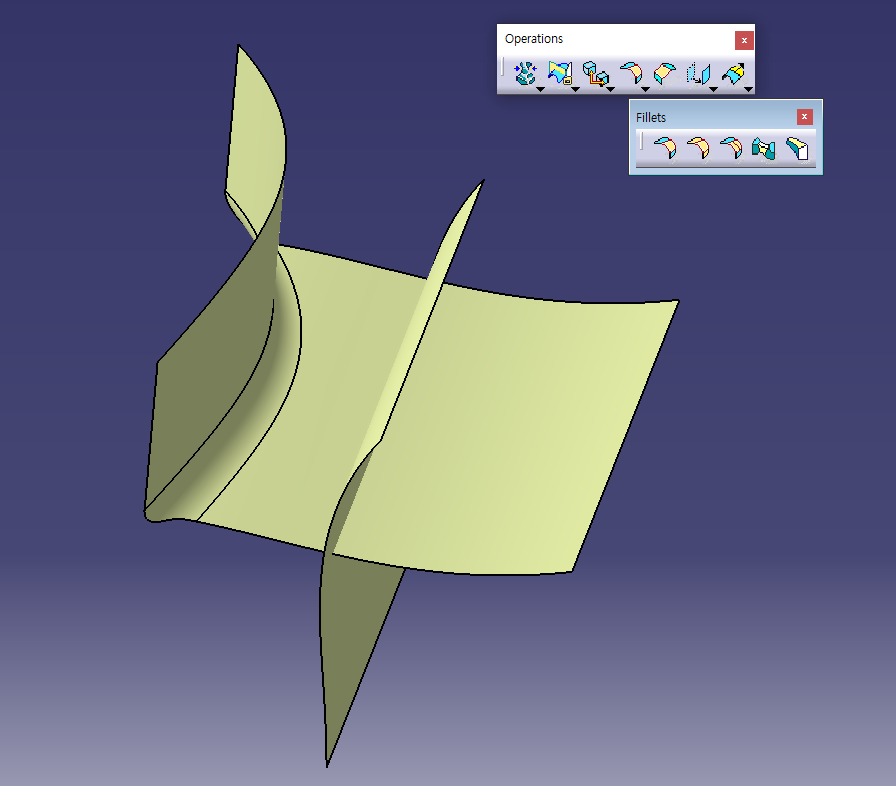

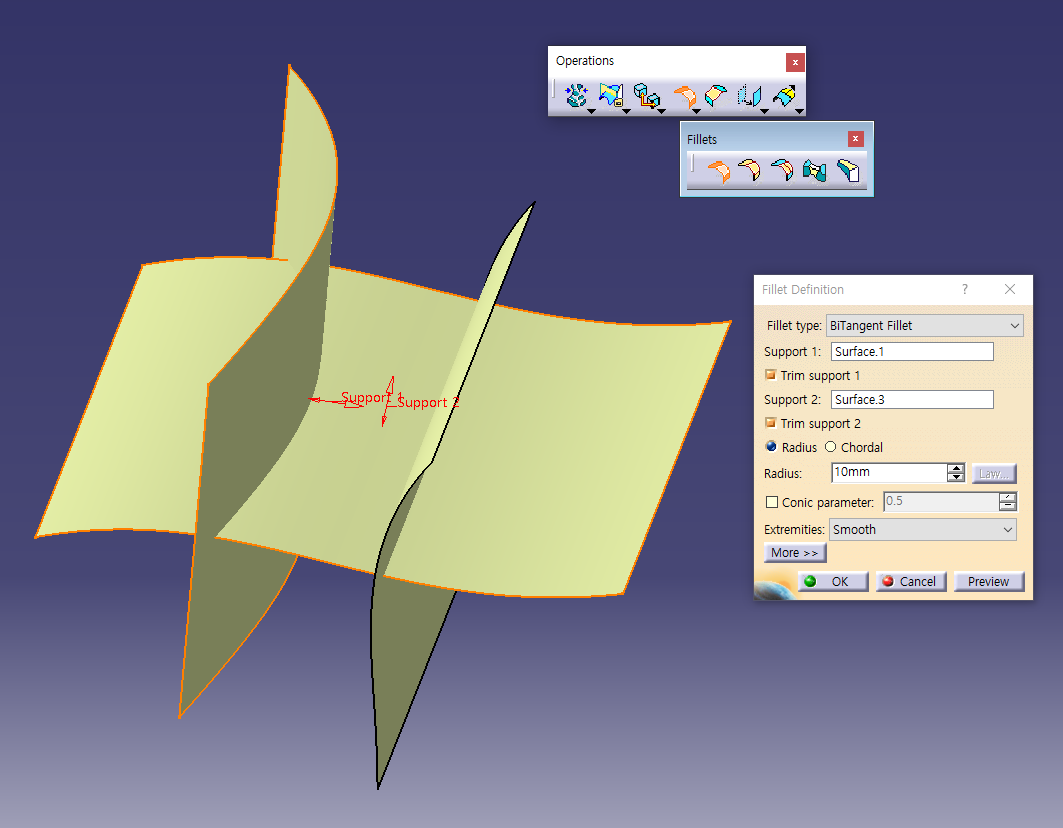

5. Shape Fillet

방향 주의하기. 화살표는 Fillet이 들어가는 방향







Trim support 해지하면 사라지지않고 Fillet 됨.
